Hvordan spenningsklassifisering påvirker kabelvalg i kontrollsystemer

450/750V-klassifiseringen på plastisolert styrekabel s er ikke bare en maksimal terskel – den definerer kabelens isolasjonsklasse og bestemmer kompatibilitet med beskyttelsesenheter, rekkeklemmer og kapslinger. Utilpassede spenningsklassifiseringer er en av de vanligste årsakene til tidlig isolasjonsforringelse i kontrollpaneler.

I praksis opererer kontrollkretser sjelden i nærheten av taket for nominell spenning. Rangeringen styrer i stedet dielektrisk styrke og krypeavstand kreves av isolasjonsmaterialet. For lavspentkontrollsystemer gir 450/750V-klassifiserte kabler en meningsfull sikkerhetsmargin, spesielt i miljøer med forbigående pigger eller jordfeil.

Nøkkelfaktorer for å tilpasse seg spenningsklassen:

• Nominell spenning på rekkeklemmen må være lik eller større enn kabelens isolasjonsklasse
• Kabelgjennomføringer og rørfittings bør klassifiseres for samme installasjonskategori
• Bunting av kabler av forskjellige spenningsklasser sammen krever at isolasjonen til den høyest rangerte kabelen påføres over bunten
• IEC 60227 og GB/T 9330 gir det formelle referanserammeverket for denne kabelfamilien

Zhejiang Huapu Cable Co., Ltd. produserer disse kablene i streng overensstemmelse med både IEC- og GB-standarder, noe som gir innkjøpsteam den dokumentasjonssikkerheten som trengs for revisjoner og systemsertifiseringer.

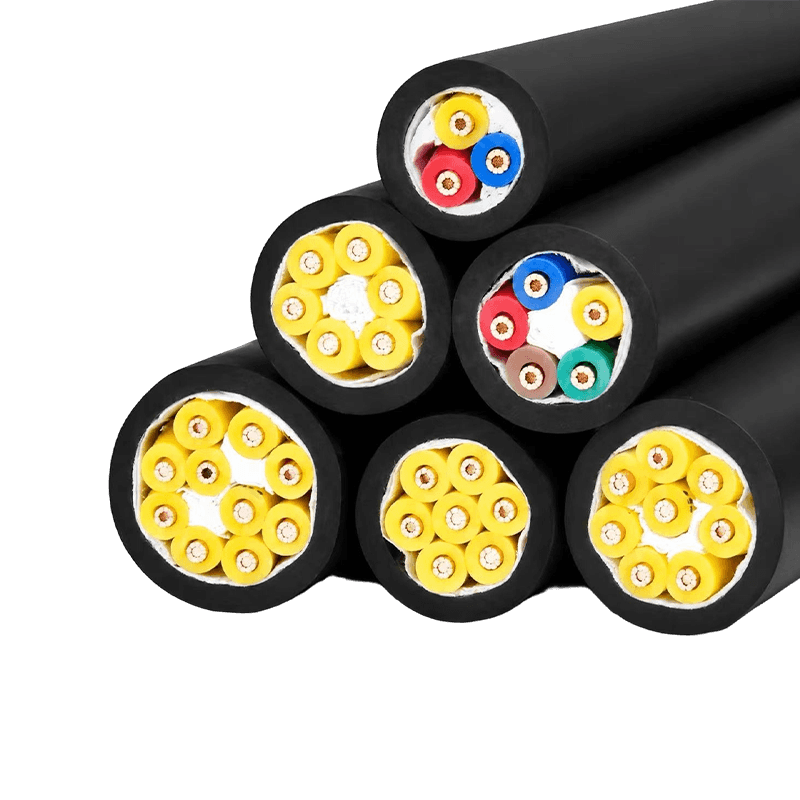

Kjerneantall og tverrsnitt: Tilpass flerkjernekontrollkabel til kretsdesignet ditt

Multi-core kontrollkabler er spesifisert av to primære parametere: antall kjerner og ledertverrsnitt (mm²). Dette er ikke utskiftbare beslutninger - den ene styrer signalkapasiteten, den andre styrer strømføringsevne og spenningsfall over avstand.

Valg av kjernetall bør forutse reservekjerner — Bransjepraksis anbefaler å tildele 10–20 % ekstra kjerner utover dagens kretsbehov for å imøtekomme fremtidige modifikasjoner uten å trekke kabler på nytt. Dette er spesielt aktuelt i elektriske verktøymaskiner og panelkonstruksjoner der ettermontering er kostbart.

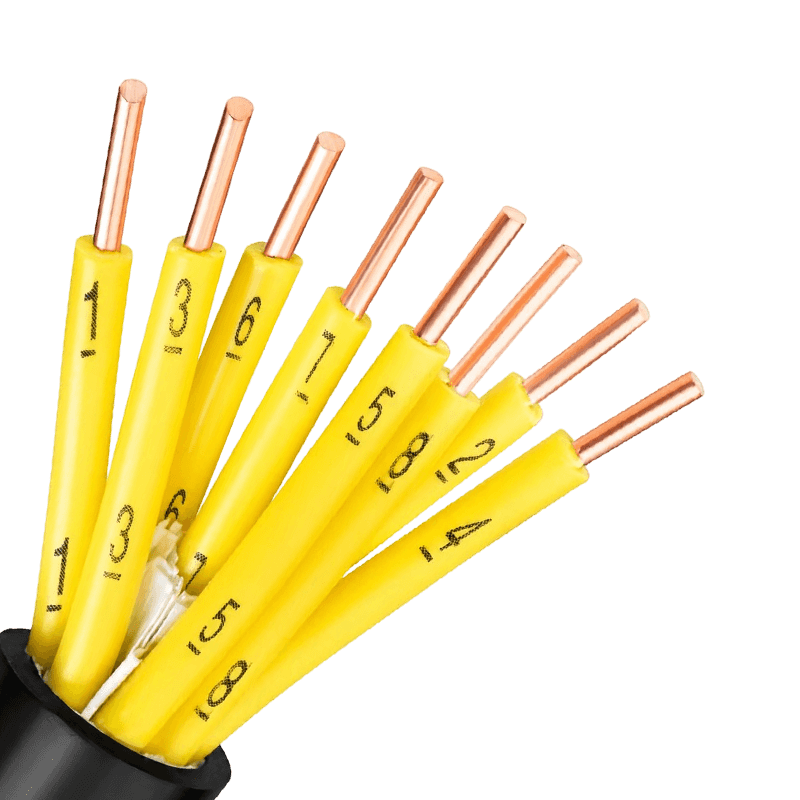

For tette flerkjerneoppsett er lederidentifikasjon også viktig: sekvensiell nummerering, fargekoding i henhold til IEC 60445, eller en kombinasjon både reduserer idriftsettelsesfeil og forenkler vedlikeholdssporing.

PVC-isolasjon i kontrollkabler: hvor den yter og hvor den har grenser

PVC (polyvinylklorid) er fortsatt det dominerende isolasjonsmaterialet for plastisolerte kontrollkabler på grunn av lave kostnader, enkle prosessering og brede kjemiske motstand. Materialvalg bør imidlertid styres av installasjonsmiljøet, ikke bare prisen.

Der standard PVC-isolasjon fungerer godt:

• Innendørs installasjoner med stabile omgivelsestemperaturer (vanligvis –15°C til 70°C)
• Kontrollskap, kabelbakker og ledningssystemer med begrenset UV-eksponering
• Miljøer uten vedvarende kontakt med oljer, løsemidler eller konsentrerte syrer

Når bør du vurdere alternativer:

• Halogenfri for lite røyk (LSHF/LSZH) varianter er påkrevd i lukkede offentlige rom, tunneler og jernbanemiljøer der dannelse av giftig røyk under brannhendelser er regulert
• Flammehemmende eller brannhemmende karakterer er spesifisert for kraftverks kontrollkretser og sikkerhetskritiske systemer der fortsatt kretsintegritet under en brannhendelse er obligatorisk
• Tverrbundet polyetylen (XLPE) isolasjon gir overlegen termisk utholdenhet for applikasjoner som overstiger 70 °C kontinuerlig driftstemperatur

Vårt produksjonssortiment dekker alle disse isolasjonskategoriene, noe som betyr at spesifikasjoner kan standardisere leverandørforhold mens de fortsatt oppfyller applikasjonsspesifikke krav på tvers av et anlegg.

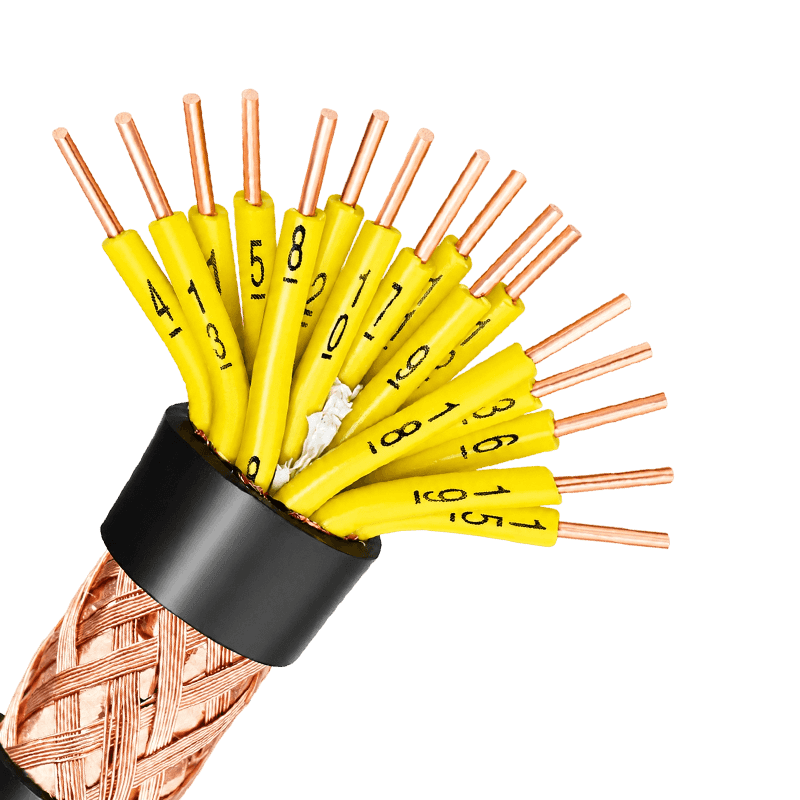

Skjerming i kontrollkabler: når det er nødvendig og hvilken type å spesifisere

Ikke alle flerkjernes kontrollkabel kjøringer krever skjerming, men feilidentifisering av de som gjør det er en hyppig kilde til signalforstyrrelser i industrielle installasjoner. Beslutningen avhenger av signaltype, kabelføring og det elektromagnetiske miljøet til anlegget.

Generelt sett, analoge signaler (4–20mA, 0–10V) og lavnivåsensorutganger er mest sårbare til elektromagnetisk interferens (EMI). Digitale kontrollsignaler er mer støytolerante, men skjerming anbefales fortsatt når kabler går parallelt med strømkabler over lange avstander.

En regel som ofte overses: skjermjording må kun implementeres i den ene enden i de fleste instrumentsignalkretser for å forhindre jordsløyfestrømmer som introduserer selve støyen som skjermen er ment å blokkere. I kraftverks- og understasjonskontrollkretser kan jordingspraksisen variere – følg alltid systemintegratorens jordingsskjema.

Rutingdisiplin er like viktig: å opprettholde fysisk adskillelse mellom kontrollkabelbunter og høystrømskabler – ideelt sett 200 mm eller mer hvor parallelle løp er uunngåelige — reduserer interferens ved kilden, reduserer avhengigheten av skjerming alene.
