Kan aluminiumtråd kobles direkte til kobberbeholdere?

Når man tar opp spørsmålet om aluminiumstråd kan kobles direkte til en standard kobberbeholder, materialvitenskap og gjeldende National Electrical Code (NEC) standarder gir et definitivt svar: absolutt ikke .

Data fra U.S. Consumer Product Safety Commission (CPSC) og Franklin Research Institute avslører at boliger koblet med "gammel teknologi"-aluminiumtråd før 1972 har 55 ganger større sannsynlighet for å nå "brannfareforhold" ved stikkontakter og bryterforbindelser sammenlignet med hjem koblet med rent kobber. Denne ekstreme brannrisikoen stammer ikke fra aluminiumtråden inne i veggene, men konsentrerer seg i de mekaniske koblingspunktene mellom aluminiumtråden og utilpassede elektriske terminaler.

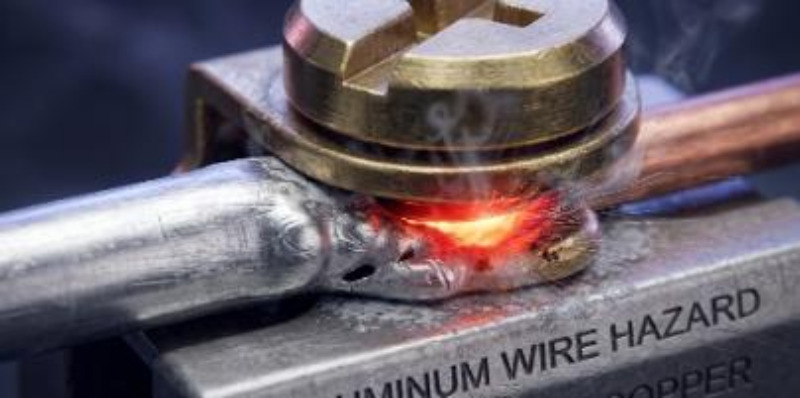

Hvorfor er direkte aluminium-til-kobber-forbindelse ekstremt farlig?

Pressing av aluminium og kobber sammen uten spesielle medier eller dedikerte mekaniske design utløser uunngåelig en rekke langsomme, men irreversible, destruktive fysiske og kjemiske reaksjoner.

• Termisk ekspansjonsfeil og "Cold Flow": Den termiske ekspansjonskoeffisienten til aluminium (~23,1 µm/m·°C) er betydelig høyere enn for kobber og stål. Når strømmen varmer opp ledningen under de stive begrensningene til en standard beholderskrue, gjennomgår aluminiumet kraftig ekspansjon og irreversibel tverrgående plastisk deformasjon, kjent som "kald flyt" eller mekanisk kryp. Ved avkjøling trekker aluminiumet seg sammen, men mister sitt opprinnelige volum, og etterlater mikroskopiske hull som forårsaker alvorlig løsning, buedannelse og eventuell utbrenning over tusenvis av termiske sykluser.
• Fatalt oksidisolasjonslag: Mens oksidert kobber beholder en viss ledningsevne, reagerer aluminium øyeblikkelig på oksygen, og danner et tett, ekstremt hardt lag av aluminiumoksid (Al₂O₃). Dette laget er en utmerket elektrisk isolator som sterkt hindrer strømoverføring. Når den mekaniske forbindelsen løsner, akselererer oksidasjonen, noe som fører til at kontaktmotstanden øker eksponentielt og genererer massiv destruktiv varme.
• Galvanisk korrosjon: Det er en betydelig potensialforskjell mellom aluminium og kobber. Når disse forskjellige metallene berører innsiden av en standardbeholder og utsettes for omgivelsesfuktighet, danner de en mikroskopisk galvanisk celle. Som den svært aktive anoden gjennomgår aluminiumtråden rask galvanisk korrosjon, noe som forringer dens fysiske struktur og elektriske tverrsnitt.

Den eneste kompatible løsningen for direkte tilkobling: CO/ALR-klassifiserte enheter

Standard stikkontakter merket "CU ONLY" er strengt forbudt fra å terminere aluminiumtråd under noen omstendigheter. På grunn av aluminiums langsiktige kryp, sviktet også tidlige "AL/CU"-enheter med høye hastigheter.

Moderne elektriske koder (som NEC 406.10) krever ved lov at enheter som ikke er merket med CO/ALR (Kobber-Aluminium Revidert) er absolutt forbudt fra direkte terminering av aluminiumsledere. CO/ALR-beholdere må passere strengen UL 1567 standard. De bruker dyp fortinning for å minimere galvaniske reaksjoner og har spesialiserte, smale styrespor for å fysisk låse aluminiumstråden på plass, og forhindrer kald flyt.

Den beste permanente reparasjonsløsningen: Kobber "Pigtailing"

Fordi CO/ALR-beholdere er dyre og ikke kan fikse farene ved flere aluminiumsledninger skjøtet sammen inne i en koblingsboks, er CPSCs mest anbefalte permanente reparasjon "pigtailing" . Dette innebærer å skjøte et kort stykke ren kobbertråd på en sikker måte til den eksisterende aluminiumstråden, som deretter kobles til en hvilken som helst standard moderne kontakt.

CPSC godkjenner offisielt bare to permanente pigtailing-metoder:

1. COPALUM Cold Weld Crimp System (Optimal Permanent Solution)

Utviklet av TE Connectivity, er dette den eneste reparasjonsmetoden som CPSC vurderer like sikker som å fullstendig omkoble et hjem med kobber.

• Mekanismen: Den bruker en spesialisert tinnbelagt kobberhylse. Et proprietært elektroverktøy bruker 10 000 pund absolutt trykk for å skape en "tørr krympe".
• Resultatet: Dette ekstreme trykket tvinger metallene til å flyte plastisk, og river øyeblikkelig oksidlaget og smelter sammen metallgitteret ved romtemperatur for å danne en "kald sveis", som permanent eliminerer fremtidig oksidasjon og galvanisk korrosjon.

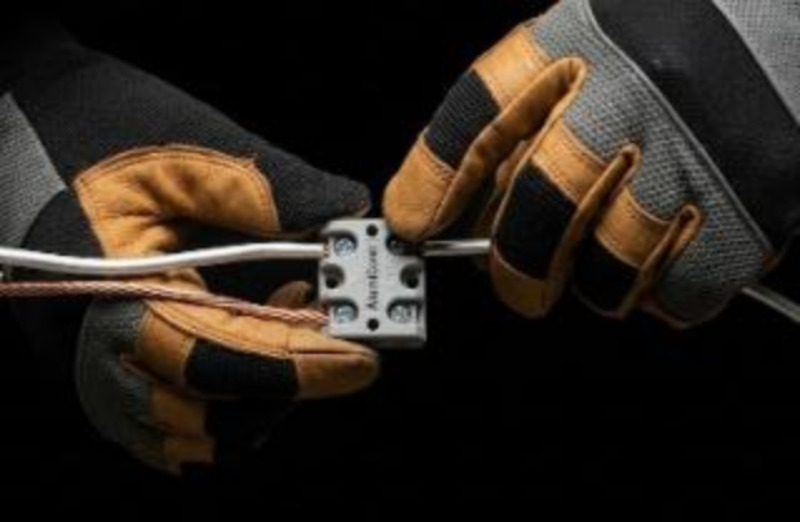

2. AlumiConn dedikert aluminium-til-kobber-terminal (godkjent alternativ)

For områder der COPALUM-verktøy ikke er tilgjengelig, godkjenner CPSC AlumiConn-kontakten fra King Innovation.

• Mekanismen: Dette er en kompakt miniatyrterminal med flere porter der aluminium- og kobberledninger settes inn i fullstendig isolerte porter, og avskjærer den galvaniske korrosjonsbanen ved kilden.
• Anti-oksidasjon: Interiøret er forhåndsfylt med en antioksidantpasta som umiddelbart dekker de nakne aluminiumskrystallene ved innføring, og blokkerer oksygen.

Kritisk samsvarsadvarsel: Obligatorisk dreiemomentkontroll (NEC 110.14(D))

Når du bruker AlumiConn-kontakter, krever NEC 110.14(D) eksplisitt at installatører bruker en kalibrert dreiemomentverktøy (som en skrutrekker) for å oppnå det nøyaktige dreiemomentet spesifisert av produsenten (vanligvis 10 til 15 tommer-pund). Understramming forårsaker høymotstandsutbrenninger, mens overstramming knuser den myke aluminiumstråden. Unnlatelse av å bruke et momentverktøy bryter med NEC-koder og kan føre til avslag på forsikringskrav etter en brann.

Strengt forbudt: Er standard eller "lilla" trådmuttere trygge?

Nei. Du må aldri bruke standard vridbare wiremuttere for aluminium-til-kobber-forbindelser. Selv "lilla" trådmuttere som markedsføres for aluminium-til-kobber-forbindelser (som Ideal 65, som inneholder antioksidantpasta) er ikke godkjent av CPSC for permanente reparasjoner. Laboratorietesting viser at spiralfjærene inne i disse trådmutrene ikke kan begrense aluminiums kraftige termiske ekspansjon og kalde strømning. Trådmutterkoblinger på aluminiumtråd svikter ofte og utgjør brannfare enda raskere enn ubehandlede, originale gamle beholdere.

FAQ | Ofte stilte spørsmål

Q1: Kan jeg koble aluminiumsledning direkte til en standard kobberkontakt?

Absolutt ikke. I henhold til National Electrical Code (NEC) er usertifiserte enheter uten CO/ALR-merke strengt forbudt å terminere aluminiumsledere. Direkte kompresjon av disse to metallene uten spesialisert mekanisk design utløser irreversible destruktive reaksjoner.

Q2: Hvorfor forårsaker tilkobling av aluminium og kobbertråd branner? Det er tre hovedårsaker: For det første forårsaker aluminiums høyere termiske ekspansjon mekanisk krypning (kald flyt) ved tilkoblingspunktet, noe som fører til løshet og buedannelse. For det andre danner eksponert aluminium øyeblikkelig et svært isolerende oksidlag (aluminiumoksid) som genererer ekstrem varme. For det tredje forårsaker kontakten mellom de to metallene galvanisk korrosjon, som raskt forringer ledningens mekaniske styrke.

Q3: Kan jeg bruke "AL/CU"-beholdere eller "lilla" trådmuttere med antioksidantpasta?

Nei. Tidlige "AL/CU"-enheter mislyktes fordi de ikke kunne motstå aluminiums langvarige kryp. På samme måte anerkjennes ikke "lilla" trådmuttere med antioksidantpasta av CPSC for permanente reparasjoner; deres feilrate og brannrisiko er enda raskere enn ubehandlede gamle beholdere.

Q4: Hva er den mest kompatible og sikreste måten å reparere gamle aluminiumsledninger på?

Det er bare to fullstendig kompatible veier for permanent å eliminere risikoen for overoppheting: enten erstatte enhetene fullstendig med dedikerte CO/ALR-beholdere som passer UL 1567-standarden; eller bruk kobber-pigtailing med COPALUM-kaldsveisesystemet eller AlumiConn-terminaler, for å sikre at du bruker et presisjonsmomentverktøy for å oppfylle NEC 110.14(D) momentspesifikasjoner under installasjonen.

Profesjonelt tips: Sikre elektroteknikk fra kilden
