Hva er levetiden til XLPE-isolert kabel?

Designlevetiden til isolerte kabler av kryssbundet polyetylen (XLPE) er vanligvis 20 til 30 år. Men i faktisk drift, den fysiske levetiden til moderne XLPE kabler kan nå 40 til 60 år, forutsatt at de ikke utsettes for langvarig drift ved maksimale belastningsgrenser og er beskyttet mot ekstreme miljøskader. Ved den nominelle driftstemperaturen på 90°C opprettholder isolasjonsmaterialet høy dielektrisk styrke. Men når driftstemperaturen stiger til mellom 95°C og 105°C, faller den forventede levetiden til kabelen til bare 7 til 30 år.

XLPE-kabler har blitt kjerneryggen i strømnett med middels, høy og ekstra høy spenning på grunn av deres overlegne elektriske isolasjonsegenskaper, ekstremt lave dielektriske tap, utmerket varmebestandighet og høy mekanisk styrke. En kabels levetid er en dynamisk degraderingsfunksjon som i fellesskap bestemmes av temperatur, elektrisk felt, fuktighet (vanntreningseffekt) og mekanisk stress.

Kjernelevetiddata og internasjonale standarder

• Design-grunnlinje: Internasjonale standarder som IEC 60502 fastsetter strengt en maksimal tillatt kontinuerlig lederdriftstemperatur på 90°C for XLPE-kabler. Denne terskelen er satt basert på den termiske oksidative nedbrytningshastigheten til høymolekylære polymerer.
• Temperaturgrenser: Den tillatte nødoverbelastningstemperaturen for XLPE-kabler varierer fra 105°C til 130°C, mens den øyeblikkelige temperaturen de tåler under en kortslutning kan nå opp til 250°C (i en varighet som ikke overstiger 5 sekunder).
• Faktisk levetid: Ved standard driftstemperatur på 90°C er forventet levetid for XLPE-materiale mellom 40 og 60 år. Hvis kabelen konsekvent fungerer under dellastforhold i virkelige applikasjoner (for eksempel med ledertemperaturen holdt rundt 70°C), kan dens faktiske levetid lett overstige 50-årsgrensen.

Kjernealdringsmekanismer for XLPE-kabler

Aldring av kabelisolasjon er en irreversibel fysisk og kjemisk prosess som fører til en nedgang i dielektrisk styrke. De primære mekanismene er drevet av følgende fire påkjenninger:

• Termisk aldring: Langvarig eksponering for høye temperaturer forårsaker termisk oksidativ nedbrytning. Makroskopisk viser dette seg som sprøhet av materialet, med betydelige fall i bruddforlengelse (EAB) og strekkfasthet. I tekniske vurderinger, når EAB faller til 50 % av dens opprinnelige verdi, anses det som "slutten på fysisk levetid" for materialet.
• Elektrisk aldring: Mikroskopiske defekter (som tomrom eller urenheter) i isolasjonslaget forårsaker elektrisk feltforvrengning, som fører til partiell utladning (PD). Over tid danner elektrisk korrosjon "Electrical Treeing", som til slutt trenger inn i isolasjonslaget, noe som resulterer i katastrofalt sammenbrudd. Akkumuleringen av romladning i applikasjoner med høy spenning likestrøm (HVDC) forverrer også elektrisk feltforvrengning.
• Vanntrening: Dette er den "usynlige morderen" i fuktige omgivelser. Under påvirkning av et vekslende elektrisk felt, trenger fuktighet inn i mikroskopiske defekter i isolatoren, og danner et trelignende nettverk av vannfylte mikrohull. Dette reduserer den totale spenningsmotstandsevnen til isolatoren betydelig.
• Mekanisk og kjemisk stress: Unnlatelse av å overholde minimumskravene til bøyeradius under installasjonen (mekanisk tretthet) vil utvide mikroskopiske hulrom, noe som i stor grad fremmer initieringen av delvis utslipp og vanntredannelse. Videre kan anioner som kloridioner i marine miljøer utløse kjemisk nedbrytning ved høye temperaturer, noe som forårsaker en kraftig nedgang i volumresistiviteten til XLPE.

Levetidsprediksjon og avanserte diagnosemetoder

For nøyaktig å estimere den gjenværende nyttige levetiden (RUL), bruker industrien følgende matematiske modeller og ikke-destruktive testteknologier:

Matematiske modeller

• Forutsigelsesmodell for termisk levetid: Basert på Arrhenius-ligningen. Denne modellen avslører et eksponentielt forhold mellom temperatur og levetid: for hver 10°C fall i temperatur dobles den termiske aldringslevetiden.
• Elektrisk stress livsmodell: Basert på Inverse Power Model (IPM). Dens nøkkelparameter, Voltage Endurance Coefficient (VEC), måler materialets motstand mot elektrisk aldring. XLPE-materialer av høy kvalitet har vanligvis en VEC mellom 15 og 30.

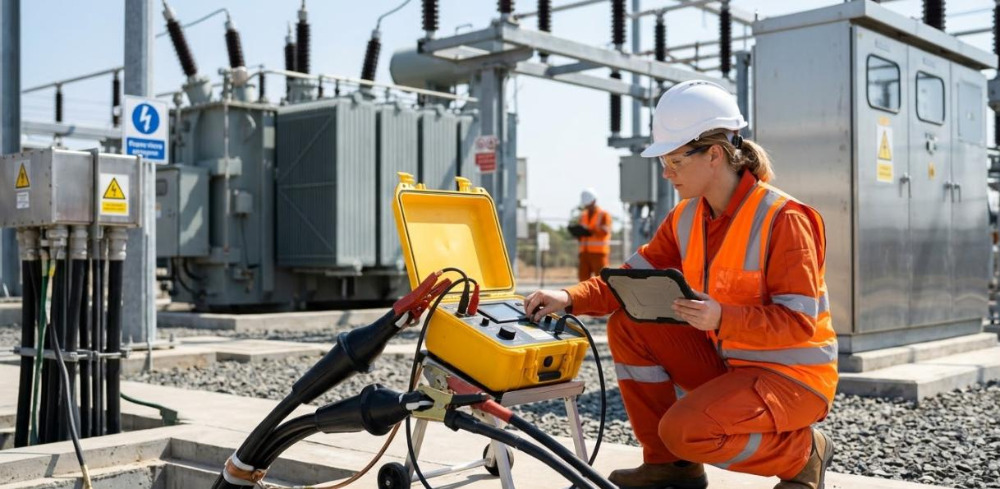

Utviklingen av diagnostiske metoder

• DC Hipot (Direct Current High Potential Testing): Dette er nå foreldet og svært ødeleggende. Høy likespenning akkumulerer "romladning" inne i XLPE-isolasjonen. Når AC-driften gjenopptas, kan de overlagrede elektriske feltene øyeblikkelig bryte ned det skjøre isolasjonslaget.
• VLF (Very Low Frequency)-testing: Bransjens foretrukne alternativ. Den bruker ultralavfrekvent (0,1 Hz) vekselstrøm, som unngår romladingseffekten samtidig som den forårsaker alvorlig forverrede defekter som brytes ned trygt under kontrollert testing.
• Tan Delta (Dielektrisk Loss Angle Tangent) Diagnostikk: "Gullstandarden" for vurdering av aldring av vanntre og fuktinntrengning i XLPE-kabler. Ved å måle den ikke-lineære økningen i tapsverdier når testspenningen stiger («Tip-up»-effekten), kvantifiserer den nøyaktig hvor alvorlig aldringen er.
• Overvåking av delvis utladning (PD): Brukes for nøyaktig å finne mikroskopiske defekter i isolasjonslaget (f.eks. luftspalter i skjøter eller skadede skjermingslag).

Ingeniørpraksis og kvalitetssikring for å forlenge XLPE-kabelens levetid

Å oppnå en levetid på over 50 år for XLPE-kabler krever omfattende kvalitetskontroll fra produksjon til drift:

• Ultimativ kontroll i produksjon og utvalg av premiummaterialer

Materialer med høy renhet må brukes og produseres i et ultrarent miljø.

Implementering av en trippel ekstruderingsprosess sikrer binding på atomnivå mellom lederskjoldet, XLPE-isolasjonslaget og isolasjonsskjoldet, og eliminerer fullstendig luftspalter mellom lag som kan utløse delvis utladning.

Ved å bruke Tre-Retardant XLPE (TR-XLPE) materialer og omfattende vannblokkerende design (langsgående vannblokkerende garn/tape, radielle vannblokkerende slirer) for å isolere ekstern fuktighet.

• Overensstemmende installasjon og mekanisk beskyttelse

Bøyeradius (ikke mindre enn 10 til 15 ganger ytre diameter) og trekkspenningen må kontrolleres strengt for å forhindre mikrosprekker i isolasjonslaget.

Skjøter og avslutninger er de mest sårbare delene av en kabellinje. Fremstillingen deres må utføres i relativt tørre, støvfrie omgivelser for å unngå innføring av urenheter.

• Driftsmiljøoptimalisering og termisk styring

Oppretthold rimelig avstand mellom kabler for å lette varmeavledning og forhindre varmeakkumulering.

Det anbefales å ta i bruk redusert drift, og etterlate en passende ampasitetsmargin for å unngå langsiktig fulllastdrift.

Installer pålitelige overspenningsvern (lynavledere) for å absorbere høyfrekvente spenningstopper forårsaket av bytte av overspenninger og lynnedslag.

Ofte stilte spørsmål:

Q1: Hvorfor bruker moderne kraftsystemer mye XLPE-kabler i stedet for tradisjonelle PVC-kabler?

A: XLPE (Cross-Linked Polyethylene) har en tredimensjonal nettverksbasert termoherdende struktur, som tillater kontinuerlige driftstemperaturer opp til 90 °C, langt over PVC (maksimalt 70 °C). Videre har XLPE høyere dielektrisk styrke, lavere dielektrisk tap og frigjør ikke giftige halogengasser når de brennes. Den utkonkurrerer PVC-kabler i både levetid og elektrisk ytelse.

Q2: Maksimal driftstemperatur for en XLPE-kabel er 90°C. Vil en tidvis overskridelse av denne temperaturen føre til at kabelen brenner ut umiddelbart?

A: Det vil ikke brenne ut umiddelbart, men det vil fremskynde termisk aldring. Internasjonale standarder tillater kortvarig nødoverbelastning opp til 105°C eller til og med 130°C. Imidlertid, i henhold til Arrhenius-aldringsmodellen, for hver 10 °C temperaturen overstiger den nominelle verdien, dobles nedbrytningshastigheten til isolasjonslaget. Langvarig overtemperaturdrift vil redusere kabelens totale levetid drastisk.

Q3: Hva er "Water Treeing", og hvordan kan det forebygges?

A: Vanntredannelse er et trelignende nettverk av mikrohull som dannes når fuktighet invaderer mikroskopiske defekter i isolatoren og strekker seg kontinuerlig under den kombinerte virkningen av et vekslende elektrisk felt og et fuktig miljø i XLPE-kabler. Forebyggingsmetoder inkluderer: bruk av vannblokkerende design (som radielle vannblokkerende kapper og langsgående vannblokkerende garn), bruk av trehemmende materialer (TR-XLPE), og sikre at kabelens ytre kappe ikke blir riper under installasjonen.

Q4: Jeg ønsker å teste isolasjonsstatusen til kabler som har vært i drift i mange år. Kan jeg bruke en standard DC Hipot-tester?

A: Absolutt ikke. Å utføre tradisjonelle høyspent DC-tester på XLPE-kabler er svært ødeleggende. Høy likespenning akkumulerer "romladning" i isolasjonen. Når vekselstrøm er gjenopprettet etter testen, er isolasjonslaget – som ellers kunne ha fortsatt å fungere normalt – svært utsatt for umiddelbar sammenbrudd.

Spørsmål 5: Hvis DC Hipot-testing ikke skal brukes, hvordan bør aldringsgraden til XLPE-kabler vurderes vitenskapelig?

A: Bransjestandarder anbefaler bruk av svært lavfrekvent (VLF, 0,1 Hz) AC tåle spenningstesting kombinert med Tan Delta-diagnostikk (Dielectric Loss Angle Tangent). VLF-testing genererer ikke skadelige romladninger, mens Tan Delta-testing kan nøyaktig kvantifisere alvorlighetsgraden av vanntrening inne i kabelen ved å måle de ikke-lineære økningskarakteristikkene (Tip-up) til lekkasjestrøm ved forskjellige spenninger, og dermed hjelpe deg med å planlegge forebyggende utskiftninger.
