Hvorfor SPE er fremtiden for Smart Manufacturing

I utviklingen av Industrial Internet of Things (IIoT) og smart produksjon, har bedrifter konstant møtt et stort smertepunkt: toppnivånettverk (som kontrollrom og servere) bruker høyhastighets Ethernet, mens sensorer og aktuatorer på bunnnivå ofte er begrenset til utdaterte, lavhastighets og inkompatible feltbusser på grunn av plassbegrensninger og ledningskostnader.

Fremveksten av Single Pair Ethernet (SPE) har brutt denne vrangen fullstendig. Den forenkler den tradisjonelle 4-pars (8-kjerners) Ethernet-kabelen ned til bare 1 par (2 kjerner), men oppnår likevel høyhastighets dataoverføring og synkronisert strømforsyning. Dette er ikke bare en fysisk «slanking», men en grunnleggende revolusjon som muliggjør sømløs, all-IP-kommunikasjon fra sensoren direkte til skyen.

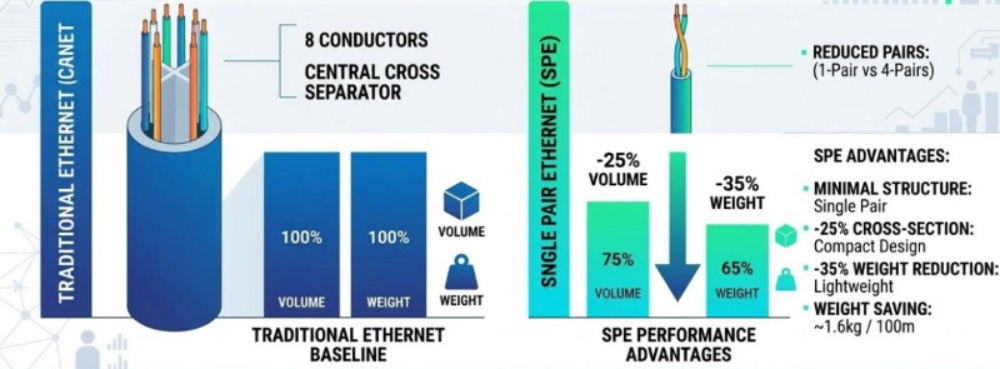

Kjernesammenligning : SPE vs. tradisjonell Ethernet

Cat5e eller Cat6 kabler vi er mest kjent med inneholder 8 kobberledninger, og tradisjonell Ethernet-kabling er vanligvis strengt begrenset til en maksimal avstand på 100 meter. Denne designen er perfekt for kontormiljøer, men den virker klumpete og begrenset i ekstremt kompakte og tøffe industrielle omgivelser (som inne i flerakse robotarmer eller langs tusenvis av meter med rørledninger).

De forstyrrende fordelene med SPE inkluderer :

• Minimalistisk struktur : Forlater fullstendig tverrbanefyllstoffet og de ekstra 6 ledningene, og krever bare et enkelt balansert tvunnet par.
• Drastisk reduksjon i volum og vekt : Sammenlignet med tradisjonell industriell Ethernet-kabling, reduserer SPE installasjonens tverrsnittsareal med ca 25 % og den totale vekten med 35 % . I store datastativer eller jernbanetransportsystemer eliminerer dette omtrent 1,6 kg egenvekt per 100 meter.
• Overlegen fleksibilitet og torsjonsmotstand : Den enkeltpars symmetriske strukturen unngår fysisk problemet med intern "trådfriksjon". Kombinert med spesielle fyllmaterialer tåler SPE titalls millioner av høyfrekvente bøyesykluser og kraftig 3D-torsjon, noe som gjør den til en perfekt match for industriroboter.

Tre kjerneindustrismertepunkter løst av SPE

1. Bryte grensen for fysisk avstand på 100 meter

I prosessautomatiseringsscenarier som olje- og kjemisk industri er utstyr vidt distribuert, noe som gjør den tradisjonelle 100-metersgrensen til en fatal feil. Den 10BASE-T1L standard i SPE-protokollfamilien muliggjør 10 Mbps høyhastighets full-dupleks overføring over avstander opp til 1000 meter , fullstendig kurerer "avstandsangsten" til industrielle ledninger.

2. PoDL: Killing Two Birds with One Stone (Data & Power)

Tradisjonelle enheter krever ofte separate kabler for data og strøm. SPE introduserer Strøm over datalinjer (PoDL) teknologi, som tillater samtidig overføring av data og opptil ca. 50W likestrøm til terminalenheter. For tungt utstyr har industrien introdusert hybride grensesnitttopologier, som isolerer høyhastighetsdata og opptil flere kilowatt strømforsyning innenfor samme kobling, noe som i stor grad forenkler utstyrsruting.

3. Eliminering av gatewayer for "Nettverksfletting"

Tidligere måtte fabrikker distribuere en rekke dyre "protokollkonverteringsporter" for å tillate analoge signaler på bunnnivå å kommunisere med toppnivået. SPE lar selv de minste sensorene på bunnnivå ha uavhengige IP-adresser og koble direkte til TCP/IP-nettverket. Det er anslått at eliminering av en enkelt gateway-node kan spare over $10 000 i omfattende kostnader over systemets livssyklus.

Kjerneprotokoller og grensesnittøkosystem

Å bruke SPE krever ikke å dykke inn i komplekse underliggende koder; du trenger bare å gjenkjenne følgende kjernestandarder som bestemmer ytelsen:

1. Overføringshastighet og avstandsmatrise (IEEE 802.3-serien)

• 10BASE-T1L : 10 Mbps hastighet, opptil 1000 meter. Designet for langdistanse prosesskontroll, som støtter egensikkerhet i eksplosive miljøer (Ethernet-APL).
• 10BASE-T1S : 10 Mbps hastighet, støtter Multidrop topologi. Lar over et dusin enheter kobles parallelt på en enkelt hovedlinje på opptil 25 meter, og eliminerer massive stjerne-topologikablinger.
• 100/1000BASE-T1 : 100 Mbps eller 1 Gbps Gigabit hastighet, opptil 15-40 meter. Brukes primært for høyhastighets sammenkobling inne i kjøretøy eller høyoppløselig industriell maskinsyn.

2. Industrielle tilkoblingsgrensesnittstandarder (IEC 63171-serien)

Fordi tradisjonelle RJ45-kontakter er for store og mangler vibrasjonsmotstand, har industrien etablert nye standarder:

• IEC 63171-6 og andre mikrogrensesnitt : De dekker beskyttelsesklasser fra IP20 til IP67, og er støt- og fallbestandige. Volumet deres er bare en brøkdel av tradisjonelle grensesnitt, noe som gjør dem til hovedkontaktene for neste generasjons enheter.
• M12 hybridgrensesnitt (IEC 63171-7) : Den ultimate løsningen for enheter med høy effekt. Standarden definerer kombinasjoner av datapinner og flere høystrømforsyningspinner, og støtter samtidig overføring av "datakraft" for tungt utstyr som motorer og servostasjoner.

Ofte stilte spørsmål (FAQs)

Q1: Er SPE tregere enn tradisjonelle nettverk?

Nei. Nettverkshastigheten avhenger av protokollstandarden, ikke den fysiske tykkelsen på koblingen. SPE kan også støtte Gigabit-hastigheter på opptil 1 Gbps over korte avstander (f.eks. 40 meter).

Q2: Er SPEs Power over Data Lines (PoDL) det samme som PoE?

Hensikten er den samme, men den underliggende teknologien er annerledes. Tradisjonell PoE er avhengig av reservepar eller fantomkraft innenfor 4-par kabler, mens PoDL kan blande og overføre høyfrekvente data og likestrøm samtidig på en enkelt par (2-kjerners) fysisk krets.

Q3: Kan vanlige 2-kjerners ledninger eller strippede gamle Ethernet-kabler brukes direkte som SPE-kabler?

Anbefales på det sterkeste. Et ekte SPE-overføringssystem gjennomgår streng optimering for impedans, returtap og krysstale spesifikt for enkelt-par høyfrekvent overføring. Industrielle SPE-kabler inkluderer også spesielle fleksible strukturelle elementer som vanlige kobbertråder rett og slett ikke kan matche.

Konklusjon

Single Pair Ethernet (SPE) er på ingen måte en teknisk nedgradering av "å ha færre kobberledninger"; det er den fysiske hjørnesteinen for industriell automasjon som beveger seg mot ekte digitalisering og intelligens. For bedrifter som tidlig inkorporerer SPE-teknologi i infrastrukturplanleggingen sin, reduserer det ikke bare nåværende distribusjons- og vedlikeholdskostnader drastisk, men griper også høydepunktet i neste generasjons Internet of Everything-arkitektur.

Som en produsent fokusert på kabler av høy kvalitet, er HUAPUCABLE teamet holder alltid tritt med banebrytende industriell kommunikasjonsteknologi, dedikert til å gi globale kunder pålitelige kabelløsninger som oppfyller strenge industrielle standarder. Ta gjerne kontakt med teamet vårt for å få kabelspesifikasjonene og tilbudene skreddersydd for dine prosjekter.
