High-density Data Center Fiber Selection Guide: Kjernetekniske forskjeller og TCO-sammenligning mellom OM4 og OM5

I utviklingen av globale datasentre mot 100G-, 400G- og 800G-nettverksarkitekturer, bestemmer valget av kablingsmedier for fysiske lag direkte ytelsen og Total Cost of Ownership (TCO) til databehoglingsklynger. Innenfor multimode fiber (MMF)-sekvensen for kortdistanseforbindelser, er OM4 og OM5 for tiden de mest utbredte og banebrytende løsningene. Basert på strenge teorier om optisk fysikk og internasjonale standarder, gir denne artikkelen en strukturert teknisk referanse for medievalg.

1. Kjernefysiske mekanismer og bredbåndsegenskaper

• OM4 (laseroptimalisert multimodusfiber):

Den ekstremt høye effektive modale båndbredden er eksklusivt optimalisert og pålagt for en enkelt bølgelengde på 850nm (når 4700 MHz·km). Fordi modal spredning øker kraftig når man avviker fra 850nm bølgelengden, må OM4 stole sterkt på Parallell optikk mekanisme – lineært øke antall fiberkanaler – for å oppnå høyere datahastigheter.

• OM5 (Wideband Multimode Fiber, WBMMF):

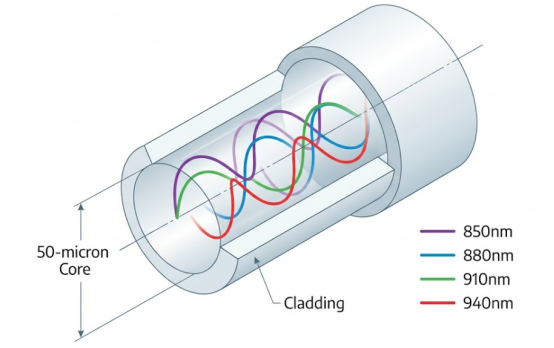

Uten at det går på bekostning av 850nm-ytelsen, krever den i tillegg en minimumsbåndbredde på 2470 MHz·km ved 953nm-bølgelengden. Denne dispersjonsflatede designen er spesielt utviklet for Shortwave Wavelength Division Multiplexing (SWDM) and Toveis (BiDi) overføring, som muliggjør tapsfri overføring av 4 bølgelengder samtidig innenfor en enkelt fiber, og oppnår opptil 75 % fysisk reduksjon i fiberantallet.

2. Tekniske nøkkelspesifikasjoner og identifikasjoner

3. Sendingsavstandsgrenser (basert på nettverksprotokoller)

Under forskjellige Ethernet-hastigheter og modulasjonsteknologier viser overføringsytelsen til begge fibrene svært scenariospesifikke forskjeller.

• 10G til 100G enkelbølgelengde parallell (f.eks. 100GBASE-SR4): De maksimale overføringsavstandene for både OM4 og OM5 er identiske, begrenset til 100 meter. Å distribuere OM5 i dette vanlige standardscenarioet gir ingen vesentlig teknisk gevinst.
• 100G Multi-Wavelength Multiplexing (f.eks. 100G SWDM4 / 100G SRBD):

Mot langbølgelengdesignaler er OM4 begrenset til 100 meter på grunn av båndbreddekollaps, mens OM5 med hell utvider grensen til 150 meter basert på bredbåndskompensasjonsevnene.

• 400G og 800G Era (PAM4-modulering):

Under enkeltbølgelengdeparallellen SR8 protokollen, er fysiske grenser kraftig komprimert, og reduserer både OM4- og OM5-avstander til 50-100 meters rekkevidde. Imidlertid under multipleksing med dobbel bølgelengde 400GBASE-SR4.2 protokollen er OM4 begrenset til 100 meter, mens OM5 ikke bare skyver den brukbare avstanden tilbake til 150 meter, men også halverer kabelkjernekravet til 8 kjerner.

3. TCO og anbefalinger for implementering av ingeniører

l Hold deg til OM4 kostnadseffektivitetssone (standard kort rekkevidde)

For de fleste konvensjonelle bedriftsdatasentre og ryggradsnettverkstopologier som er strengt under 100 meter, vil bruk av "lavpris SR4/SR8 transceiver OM4 båndkabel"-tilnærmingen gi en betydelig lavere initial CAPEX enn OM5 WDM-løsningen, noe som gjør den til det optimale TCO-valget. Videre støtter OM4s parallellarkitektur perfekt switch Port Breakout-krav.

l Bruk OM5 for strategiske gjennombrudd (høy tetthet og eldre oppgraderinger)

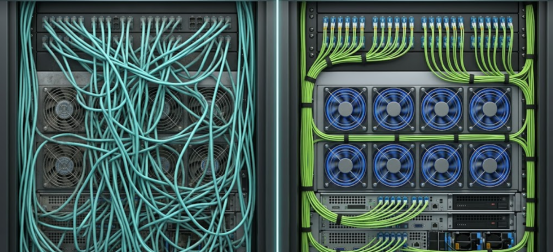

OM5 tilbyr en eksepsjonelt høy ROI i to stive scenarier: For det første kabelfrie oppgraderinger på tvers av generasjoner for eldre nettverk, ved bruk av dupleksfibre og SWDM4-moduler for å oppnå kapasitetssprang på plass, og unngå astronomiske re-kablingskostnader. For det andre, AI-dataklynger med høy tetthet, som reduserer hovedkabelmengden med 4 til 8 ganger, frigjør dyrebar rackplass, fjerner blokkering av serverluftstrøm og reduserer OPEX drastisk.

FAQ

Spørsmål: I ToR-nettverk med høy tetthet, kan OM5 sammenkoblet med SWDM-sendere oppnå Port Breakout for å koble til flere uavhengige servere?

A: Nei. WDM-teknologi multiplekser flere bølgelengder til samme fysiske fiber, som ikke kan passivt demultiplekses til servere på forskjellige fysiske steder. Hvis portavbrudd med høy tetthet er nødvendig, forblir tradisjonell OM4 parallell fiber den eneste levedyktige løsningen.

Spørsmål: Hvorfor krever standarder å endre fargen på OM5 ytre jakke til limegrønn?

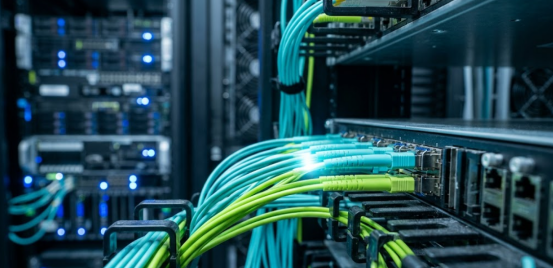

Svar: I serverrom med høy tetthet som inneholder titusenvis av patch-kabler, sikrer den svært gjenkjennelige limegrønne at driftspersonalet kan skille den fra vannfargen til OM3/OM4, noe som reduserer kabelsporingstid og risikoen for utilsiktet frakobling av virksomheten.

Spørsmål: Er OM5 obligatorisk når du distribuerer 400G eller 800G ultra-høyhastighets Ethernet?

A: Ikke obligatorisk. Det avhenger av transceiverens teknologirute. Under enkanals stablede SR8-protokoller krymper både OM4- og OM5-avstandene til 50-100 meter. Bare ved bruk av toveis protokoller med flere bølgelengder som SR4.2 aktiveres OM5s bredbåndsfordel, og oppnår 50 % ekstra rekkevidde sammenlignet med OM4.
