Hardcore-guiden til Smart Home Lighting Wiring: Protocols, Standards, and Fall Avoidance

Moderne smarte hjem har utviklet seg fra enkeltenheter til dyp koordinering av hele husets økosystem. Den underliggende ledningsarkitekturen til belysningssystemet bestemmer stabiliteten, skalerbarheten og sikkerheten til nettverket. Kablingsfeil kan lett føre til store vedlikeholdskostnader senere. Denne artikkelen gir en hardcore oversikt over retningslinjer for smart belysningsledning basert på faktisk ingeniørlogikk og internasjonale elektriske standarder.

1. Kommunikasjonsprotokoller og topologiarkitektur

• KNX og fysisk isolasjon

I smart belysning av infrastrukturkvalitet bruker KNX en dedikert grønn tvunnet parkabel, som fullstendig fysisk isolerer dataoverføring fra 220V-nettet. Den desentraliserte arkitekturen betyr at det ikke er en enkelt sentral vert; ingen enkelt nodefeil vil lamme hele nettverket, og tilby ekstremt høy pålitelighet.

• DALI Digital Protocol

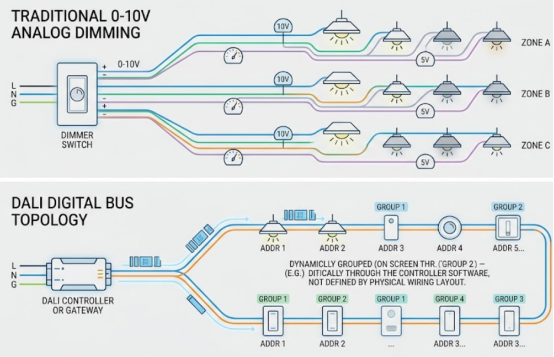

Sammenlignet med spenningsfallet og flimringsproblemene som er vanlige i 0-10V analog dimming, er DALI-protokollen en ekte toveis digital kommunikasjon. I henhold til IEC 62386-101-standarden må likespenningsfallet mellom to enheter på DALI-bussen ikke overstige 2VDC, og maksimal avstand til strømforsyningen må ikke overstige 300 meter.

2. Kjernespesifikasjoner for høyspenningsledninger

• Forlat "Ingen nøytral" ledninger fullstendig

Tradisjonelle brytere kontrollerer kun den strømførende ledningen. Hvis en smart bryter mangler en nøytral ledning, må den stole på en kompromittert "ingen nøytral" standby-strømmekanisme, som forårsaker dødelige, periodiske LED-"flimmer" eller "spøkelseslys"-fenomener. Videre er 'ingen nøytral' maksimale belastninger vanligvis begrenset til rundt 800 watt, langt under 2500 watt til standard brytere med nøytral spenning. I ny- eller renoveringsprosjekter skal det monteres en uavhengig nøytral ledning i alle koblingsbokser .

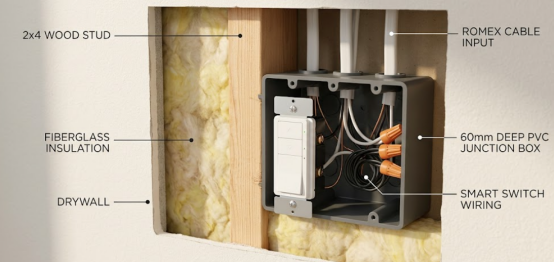

• 60 mm dype koblingsbokser

Smarte paneler genererer betydelig varme under full belastning og må huse flere ledningsterminaler. Tradisjonelle 50 mm bokser forårsaker lett isolasjonsskader under trykk, noe som potensielt kan føre til termiske driftsstanser eller branner. Det anbefales sterkt å bruke 60 mm dype PVC-bokser med stor kapasitet som oppfyller UL 94 V-0 høyeste flammehemmende sertifisering.

• Forby delte nøytrale strengt

Blanding av nøytrale ledninger fra forskjellige kretser kan føre til at den antatt sikre nøytralen bærer dødelig tilbakematet spenning hvis en bryter feilaktig snus under vedlikehold, noe som fører til alvorlig elektrisk støt. Videre forårsaker det alvorlig strømubalanse, som utløser hyppig utløsning av distribusjonsboksens lekkasjebeskyttelsesbryter, og lammer det smarte systemet.

3.Lavspennings DC-driverteknologi

• Konstant spenning (CV):

Egnet for LED fleksible striper, ved bruk av en parallell ledningsarkitektur. Fordel: støtter tilfeldig kutting og skjøting på stedet; Ulempe: sterkt begrenset av linjespenningsfall, noe som gjør den ytterste enden av lange striper svak og gul.

• Konstant strøm (CC):

Egnet for høyeffekts antirefleks-spotlights, som krever fysisk seriekobling. Forhindrer fullstendig termisk LED-utbrenthet og eliminerer virkningen av langdistanse spenningsfall fra et fysisk nivå, og sikrer absolutt lysstyrkekonsistens fra ende til annen.

4. Kontroller vreklåser og frakoblet modus

Når en bruker trykker på en fysisk smart veggbryter for å kutte strømmen, mister kommunikasjonsbrikken som er integrert inne i taket RGBW smart pære strøm og tvinges offline. Dette fører til at mobilappen eller stemmeassistenten fullstendig mister kontrollen, og kan til og med føre til at topologien til hele husets trådløse mesh-nettverk kontinuerlig kollapser.

Ultimativ løsning: Programvarefrakobling

Tving aktivering av "Detached Mode" i enhetens backend. Det fysiske reléet som kontrollerer høyspenningen inne i bryteren er permanent låst i "lukket" ledningstilstand, noe som sikrer at strømforsyningen aldri kuttes. Fysiske knappehandlinger konverteres til rene digitale kommandoer sendt til systemhjernen. Denne "alltid-på"-løsningen krever godt synlige advarselsetiketter på distribusjonsboksen for å forhindre utilsiktet elektrisk støt under utskifting av pære.

FAQ

Q1: Kan lavspentsignalledninger og høyspentledninger dele samme ledning?

A: Absolutt ikke. Det vekslende magnetfeltet og transiente overspenninger forårsaker alvorlig elektromagnetisk interferens (EMI), som fører direkte til tap av datapakker eller kontrollfeil i lavspentnettverket. Internasjonale standarder krever en minimum parallell klaring på 30 cm (12 tommer); hvis kryssing er uunngåelig, må de krysse vinkelrett i en 90-graders vinkel.

Q2: Hvorfor flimrer smarte LED-downlights svakt selv etter at de er slått av?

A: Dette skyldes vanligvis kompromitterte "ingen nøytrale" smarte brytere. I av-tilstand bruker de en bypass-krets for å trekke en liten strøm gjennom pæren for strøm. Ladninger akkumuleres i LED-kondensatoren til ledningsterskelen, sender ut lys og slukker deretter, og gjentar seg for å danne et flimrende eller "spøkelseslys"-fenomen.

Spørsmål 3: Hva er den største sikkerhetsfaren ved kjøp på tvers av landegrensene eller ved bruk av billige relémoduler?

A: Unnlatelse av å oppnå lokale lovpålagte sikkerhetssertifiseringer (som IEC/CE, UL, CCC) eller unnlater å matche ledningsmåleren med nominell strømklassifisering. Hvis en liten strømmodul kobles til en høyeffektsbelastning, vil kontaktene raskt varmes opp og oksidere, og akselerere termisk aldring og desintegrering av isolasjonsmaterialer, og til slutt forårsake utbrent utstyr eller til og med brann.
