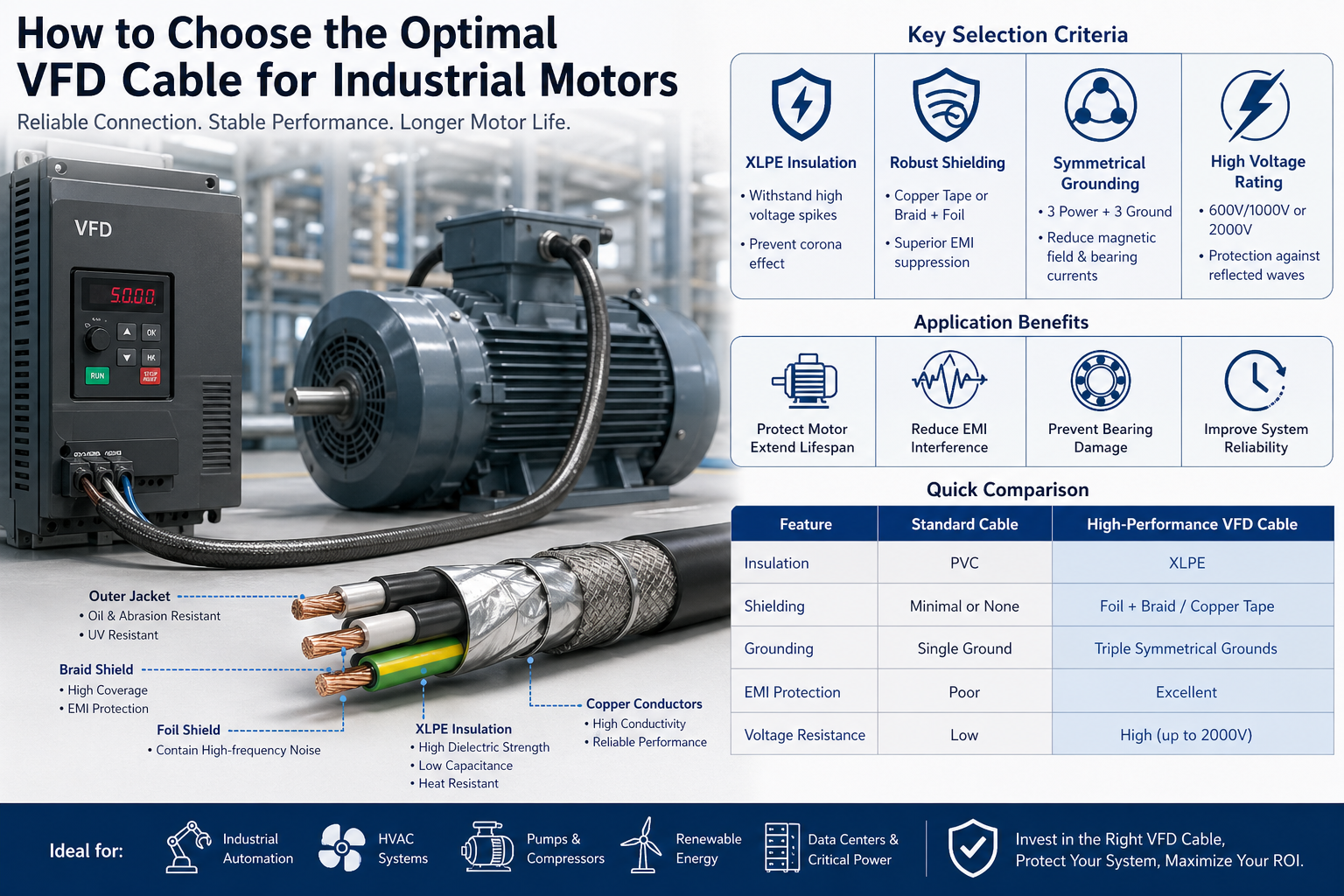

Hvordan velge den optimale VFD-kabelen for industrimotorer

I moderne industrielle systemer representerer forbindelsen mellom en Variable Frequency Drive (VFD) og en elektrisk motor et av de mest elektrisk aggressive miljøene. Høye bryterfrekvenser, spenningstopper og elektromagnetisk interferens (EMI) legger ekstrem belastning på kabler.

Å velge en upassende kabel er ikke bare en mindre designfeil – det kan resultere i:

• For tidlig motorisolasjonssvikt
• Lagerskader forårsaket av løse strømmer
• Økt elektromagnetisk interferens (EMI)
• Uplanlagt nedetid og vedlikeholdskostnader

En riktig konstruert VFD-kabel er derfor avgjørende for systemets pålitelighet, sikkerhet og langsiktig ytelse.

1. Forstå VFD-driftsmiljøet

I motsetning til tradisjonelle strømforsyninger, bruker VFD-er Pulse Width Modulation (PWM) for å kontrollere motorhastigheten. Dette skaper en ikke-sinusformet bølgeform med:

• Høy dv/dt (hastighet for spenningsendring)
• Reflektert bølgeoverspenning (spesielt ved lange kabelstrekninger)
• Common-mode spenning og sirkulasjonsstrømmer

Hvorfor standardkabler svikter

Generelle kabler som THHN eller grunnleggende PVC-isolerte ledninger er ikke designet for disse forholdene. Over tid kan de oppleve:

• Nedbryting av isolasjon på grunn av koronautslipp
• Overdreven varmeoppbygging
• EMI-lekkasje som påvirker nærliggende instrumentering

Resultat: Redusert motorlevetid og ustabil systemytelse.

2. Nøkkelvalgskriterier for VFD-kabler

A. Isolasjonstype: XLPE for høyfrekvent stabilitet

Isolasjonssystemet er den første forsvarslinjen mot elektrisk stress.

Anbefalt: Tverrbundet polyetylen (XLPE)

Tekniske fordeler:

• Høy dielektrisk styrke for å motstå spenningstopper
• Lavt dielektrisk tap og kapasitans
• Overlegen termisk vurdering (vanligvis 90°C–125°C)
• Sterk motstand mot koronautladning

Sammenlignet med PVC, forbedrer XLPE isolasjonens levetid betydelig i høyfrekvente miljøer.

B. Avansert skjerming for EMI-kontroll

EMI-undertrykkelse er et av de mest kritiske kravene i VFD-applikasjoner.

Uten riktig skjerming kan elektromagnetisk støy:

• Forstyrre PLSer, sensorer og kommunikasjonssystemer
• Forårsak falske signaler og driftsfeil
• Øk etterlevelsesrisiko i regulerte miljøer

Anbefalte skjermingsstrukturer:

• Kobbertapeskjold

• Utmerket for å inneholde høyfrekvent støy
• Gir lavimpedans jordingsbane
  • Flettskjold med folie
• Dekning ≥85 %
• Kombinerer fleksibilitet med høy skjermingseffektivitet

Nøkkelfunksjon:

Et godt designet skjold sørger for det Common-mode-strømmer går tilbake gjennom kabelen , i stedet for å skade motorlagrene.

C. Symmetrisk jordingsdesign

Kabelgeometri påvirker elektrisk ytelse direkte.

Beste praksis-konfigurasjon:

• 3 fase ledere
• 3 symmetrisk plasserte jordledere

Ytelsesfordeler:

• Reduserer emisjon av elektromagnetisk felt
• Balanserer jordstrømfordeling
• Minimerer akselspenning og lagerstrømmer

Dette designet er spesielt viktig i mellomstore og høye hestekrefter motorer .

D. Spenningsklassifisering og reflektert bølgebeskyttelse

På grunn av reflekterte bølgefenomener kan spenningstopper ved motorterminalene nå 2–3 ganger nominell spenning .

Anbefalte vurderinger:

• 600V / 1000V for standard industrisystemer
• 2000V for:

• Lange kabeltrekk
• Drivere med høy svitsjfrekvens
• Kritiske applikasjoner

Ingeniørinnsikt:
Høyere spenningsklassifiserte isolasjonssystemer gir en sikkerhetsmargin som reduserer feilrisikoen betydelig.

3. Kabeldimensjonering og installasjonshensyn

Ampasitet og termisk styring

Riktig lederdimensjonering må ta hensyn til:

• Motor fulllastforsterkere (FLA)
• Omgivelsestemperatur
• Installasjonsmetode (brett, rør, friluft)
• Kabelgruppering og reduksjonsfaktorer

Feil dimensjonering kan føre til overoppheting og redusert kabellevetid.

Fleksibilitet og mekanisk ytelse

I dynamiske miljøer, som:

• Robotikk
• Automatiserte produksjonslinjer
• Flytte maskineri

Bruk high-flex VFD-kabler designet for kontinuerlig bevegelse og bøyesykluser.

Miljømotstand

Industrielle miljøer kan være harde og uforutsigbare.

Anbefalte jakkematerialer:

• TPE (termoplastisk elastomer):

• Utmerket motstand mot olje, slitasje og kjemikalier
• Ideell for industrielle og tøffe miljøer
  • Spesialisert PVC:
• Kostnadseffektiv
• Egnet for generelle industrielle applikasjoner

Ytterligere beskyttelsesfaktorer:

• UV-motstand (utendørs installasjoner)
• Beskyttelse mot fukt og vanninntrengning
• Motstand mot kjølevæsker og industrikjemikalier

4. Samsvar og standarder (kritisk for globale prosjekter)

Når du velger VFD-kabler for internasjonale prosjekter, er overholdelse avgjørende.

Vanlige standarder å vurdere:

• UL (Nord-Amerika)
• IEC / EN-standarder (Europa)
• RoHS og REACH (miljøsamsvar)

Å velge kompatible kabler sikrer:

• Enklere prosjektgodkjenninger
• Redusert juridisk og operasjonell risiko
• Kompatibilitet med globale markeder

5. Rask sammenligning: Standardkabel vs VFD-kabel

Funksjon	Standard kabel	Høyytelses VFD-kabel
Isolasjon	PVC	XLPE
Skjerming	Minimal / Ingen	Folieflette / Kobbertape
Jording	Singel	Symmetrisk Multi-Ground
EMI-kontroll	Dårlig	Utmerket
Spenningsmotstand	Lavt	Høy (opptil 2000V)

6. Applikasjonsscenarier

Høyytelses VFD-kabler er mye brukt i:

• Industrielle automasjonssystemer
• HVAC-systemer med frekvensomformere
• Pumpe- og kompressorsystemer
• Datasentre og kritiske kraftsystemer
• Fornybare energisystemer (vind, sol)

Hvert av disse miljøene krever stabil kraftoverføring med lavt støynivå og høy pålitelighet .

7. Konklusjon: En strategisk investering, ikke bare en komponent

Å velge riktig VFD-kabel er ikke bare en teknisk spesifikasjonsbeslutning – det er en langsiktig investering i systemets pålitelighet.

Selv om VFD-kabler med høy ytelse kan ha en høyere startkostnad, leverer de:

• Redusert vedlikehold og nedetid
• Forlenget levetid for motor og utstyr
• Forbedret elektromagnetisk kompatibilitet (EMC)
• Lavere totale eierkostnader (TCO)

Endelig innsikt:
En velvalgt VFD-kabel fungerer som en beskyttende barriere mellom stasjonen og motoren, og sikrer effektiv, stabil og interferensfri drift gjennom hele systemets livssyklus.
