Nøkkel takeaway: Klasse 5-ledere, definert av IEC 60228, er fintrådet fleksible ledere som brukes i skjøteledninger, kontrollpaneler og industrielle applikasjoner. Denne veiledningen dekker de tekniske spesifikasjonene, sammenligning med klasse 2 og hvordan du velger riktig leder for ditt prosjekt.

I en verden av elektroteknikk og kabelproduksjon er "fleksibilitet" ikke bare en fysisk egenskap - det er en strengt definert teknisk kategori. Hvis du noen gang har håndtert en stiv strømkabel kontra en smidig, lett å bøye kontrollledning, har du opplevd forskjellen mellom lederklasser på egenhånd.

De fleste av disse spesifikasjonene styres av den internasjonale standarden IEC 60228 . Denne guiden tar et dypdykk inn i Klasse 5 ledere — industristandarden for fleksible applikasjoner — som dekker konstruksjonskrav, elektriske grenser og brukstilfeller i den virkelige verden.

Forstå IEC 60228 Conductor Klasseification Framework

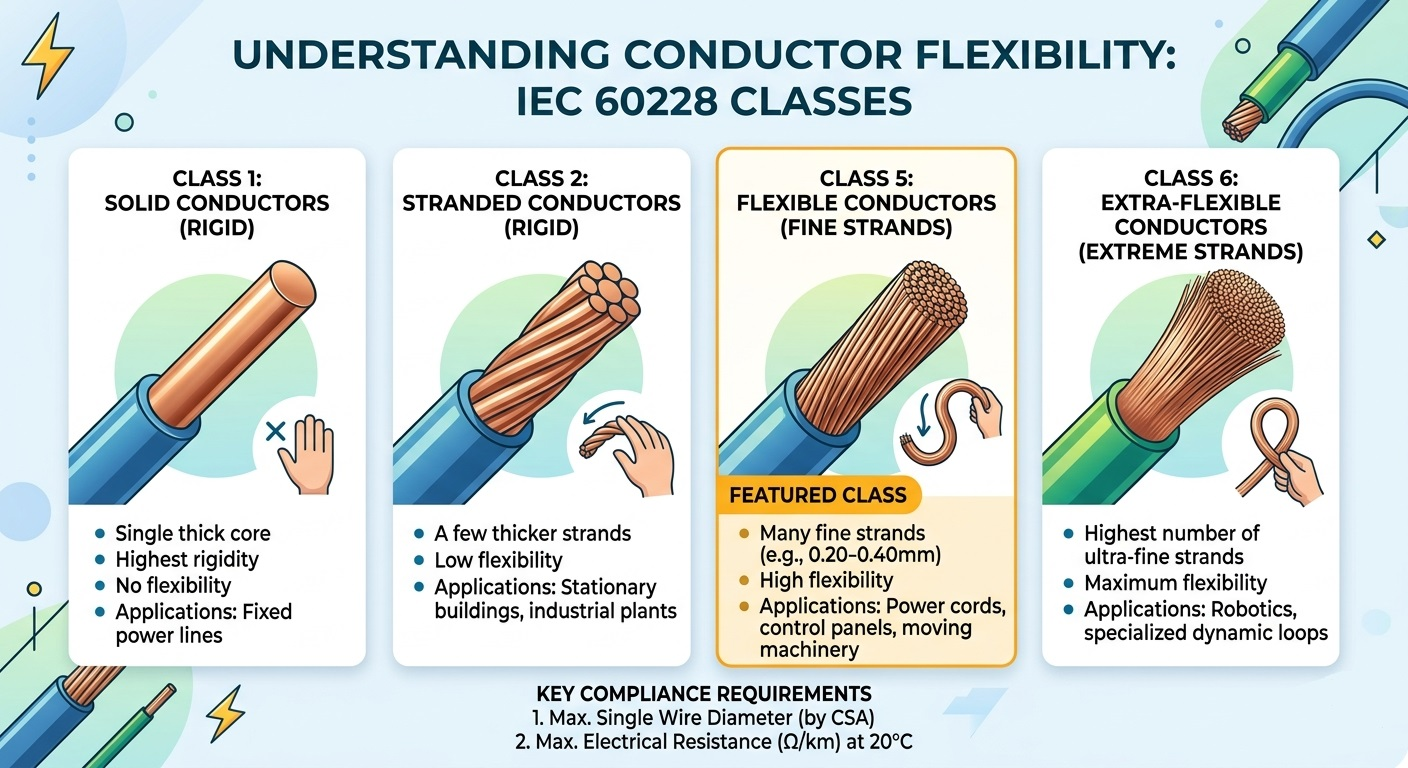

IEC 60228 (og dens britiske ekvivalent BS EN 60228) klassifiserer ledere i fire hovedklasser basert på konstruksjon og fleksibilitet. Å forstå hvor klasse 5 sitter i dette hierarkiet er avgjørende for riktig produktvalg:

Hva gjør en dirigent til "klasse 5"? Tekniske spesifikasjoner

En klasse 5-leder består av flere fine kobbertråder som er trådet sammen for å oppnå fleksibilitet. I motsetning til vanlige antakelser gjør IEC 60228 det ikke strengt foreskrive det totale antallet tråder. I stedet krever standarden overholdelse av to primære beregninger:

1. Maksimal diameter på individuelle ledninger

For å sikre at lederen forblir genuint fleksibel, setter IEC 60228 en streng øvre grense for diameteren til hver enkelt tråd. Tynnere tråder bøyer seg lettere, og reduserer metalltretthet over gjentatte bøyesykluser. Representative eksempler fra standarden inkluderer:

• 75 mm² leder → maksimal individuell ledningsdiameter: 0,21 mm
• 5 mm² leder → maksimal individuell ledningsdiameter: 0,26 mm
• 10 mm² leder → maksimal individuell ledningsdiameter: 0,41 mm
• 35 mm² leder → maksimal individuell ledningsdiameter: 0,41 mm

2. Maksimal elektrisk motstand ved 20°C

Elektrisk motstand er det definerende ytelseskriteriet. Den totale motstanden til den ferdige klasse 5-lederen må ikke overstige verdiene spesifisert i IEC 60228 motstandstabeller, målt ved 20°C. Denne regelen tillater produsenter designfleksibilitet: hvis en produsent bruker 0,20 mm ledninger i stedet for maksimalt 0,21 mm, er det akseptabelt - forutsatt at den ferdige lederen fortsatt oppfyller motstandsgrensen.

Denne to-parameter-tilnærmingen (tråddiametermotstand) sikrer klasse 5-ledere er både fysisk fleksible og elektrisk effektive, uten å overspesifisere produksjonsprosessen.

Klasse 5 vs. Klasse 2-dirigenter: Kjerneforskjeller

Elektriske ingeniører står ofte overfor valget mellom klasse 2 og klasse 5 ledere. Avgjørelsen avhenger av om kabelen skal være i en fast installasjon eller en mobil/fleksibel applikasjon. Her er en direkte sammenligning:

Nøkkelapplikasjoner for IEC 60228 klasse 5-ledere

Fordi klasse 5-ledere tåler moderate vibrasjoner og gjentatte bøyninger uten å sprekke, er de spesifisert for et bredt spekter av bransjer:

• Fleksible ledninger og skjøteledninger: Husholdningsapparater, elektroverktøy og bærbart utstyr der kabler må kveiles, vikles ut og flyttes regelmessig.
• Industrielle kontrollpaneler: Tett føring rundt hjørner og gjennom kabelkanaler krever bøyeradius som kun kan oppnås med fintrådede ledere.
• Billedningsnett: Kontinuerlig motorvibrasjon og temperatursyklus krever ledere som motstår metalltretthet over kjøretøyets levetid.
• Marine- og offshoreinstallasjoner: Konstant bevegelse fra bølger, kombinert med trange rom, gjør klasse 5 til det foretrukne valget for kraftdistribusjon ombord.
• Robotikk og automatisering: Leddede robotarmer krever kabler som bøyer seg tusenvis av ganger per dag uten feil — Klasse 5 møter denne utfordringen for bruk med moderat bøyning (Klasse 6 for høyfleksi).

Hvorfor spesifisering av IEC 60228 klasse 5 er viktig for prosjektet ditt

Å velge en kabel som markedsføres som "fleksibel" uten å referere til en anerkjent standard som IEC 60228 Klasse 5, introduserer betydelig risiko. Overholdelse av denne standarden gir tre konkrete garantier:

• Sikkerhet: Motstandsgrenser sikrer at lederen ikke overopphetes under nominell strøm, og forhindrer isolasjonsforringelse og potensiell brannfare.
• Kompatibilitet: Standardiserte maksimale ledningsdiametre sikrer at lederen passer riktig inn i standard ører, hylser og rekkeklemmer uten å kreve modifikasjoner.
• Lang levetid: Fintråding forhindrer metalltretthet ved gjentatt bøying, og forlenger kabelens levetid betydelig sammenlignet med alternativer som ikke er i samsvar.

Ved innkjøp av kabler internasjonalt, forenkler IEC 60228-sertifiseringen også regulatorisk godkjenning, ettersom standarden er vedtatt eller anerkjent i EU (BS EN 60228), Australia (AS/NZS 1125) og mange andre markeder.

Ofte stilte spørsmål om klasse 5-dirigenter

Er klasse 5 det samme som fleksibel kabel?

Ikke akkurat. "Fleksibel kabel" er et bredt kommersielt begrep. Klasse 5 er en spesifikk IEC 60228 lederklassifisering med målbare tekniske krav. En kabel kan markedsføres som fleksibel uten å oppfylle klasse 5-spesifikasjonene.

Kan klasse 5-ledere brukes utendørs?

Klasse 5 refererer kun til lederkonstruksjonen, ikke den totale kabelvurderingen. Hvorvidt en kabel er egnet for utendørs bruk, avhenger av isolasjons- og kappematerialene (f.eks. UV-bestandig PVC, XLPE). Sjekk alltid hele kabelspesifikasjonen, ikke bare lederklassen.

Hva er forskjellen mellom klasse 5 og klasse 6?

Begge er fleksible dirigentklasser. Klasse 6 bruker enda finere tråder, noe som resulterer i større fleksibilitet og en strammere minste bøyeradius. Klasse 6 er spesifisert for svært dynamiske applikasjoner som kontinuerlig bøying i dragkjeder, mens klasse 5 dekker scenarioer med moderat bøyning.
