Kabelnavnlogikk: Analyse av globale regionale forskjeller og dekoding av vanlige identifiseringssystemer

Når du velger eller designer kabler, har du noen gang følt deg forvirret av bokstavkombinasjoner som "YJV", "NA2XY" og "THHN"? Disse kodene er ikke tilfeldige; de er kjerne "tekniske identitetskort" som omslutter ledermaterialet, isolasjonsstrukturen, kappeytelsen og til og med bruksscenarioet. Globalt, på grunn av forskjeller i teknologiske tradisjoner, standardsystemer og ingeniørbehov, har det dukket opp ulike unike navneregler. Å forstå disse "tekniske dialektene" er avgjørende for å sikre nøyaktig kabelvalg og oppnå internasjonal teknisk justering i ingeniørprosjekter.

1. Internasjonalt mainstream navnesystem: Scenariobasert og profesjonelt "teknisk språk"

1.1 Kinesisk system (GB-standard): streng hierarkisk "ingeniørlogikkmetode"

Kinesiske kabelmodeller følger strengt den hierarkiske kodingsregelen "leder-isolasjon - indre kappe - panser - ytre kappe", som er logisk klar, lett for ingeniører å raskt tolke, og perfekt tilpasset storskala strømnett og byggeprosjekter.

Typisk dekodingseksempel: YJV22-0,6/1kV

• YJ: Tverrbundet polyetylen (XLPE) isolasjon (Y representerer XLPE, J er ofte forbundet med isolasjonsmaterialer)
• V: Polyvinylklorid (PVC) kappe
• 22: Den første "2" indikerer dobbel ståltapepanser, den andre "2" indikerer PVC ytre kappe
• Kobberledere er vanligvis utelatt, mens aluminiumsledere er merket med "L" (f.eks. YJLV22)

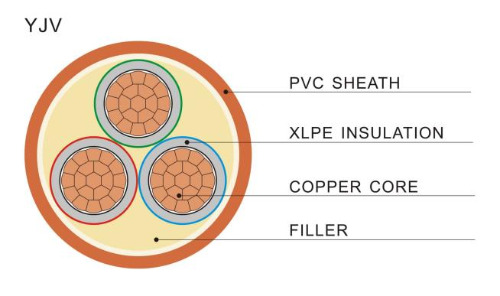

Bildet ovenfor viser tydelig den typiske tverrsnittsstrukturen til kabelen i YJV-serien: kobberleder, XLPE-isolasjon, fyllstoff, PVC-kappe og rustningslag.

1.2 Europeisk system (IEC/VDE): Kortfattet og effektiv "Material Abbreviation Method"

Europeiske land foretrekker å bruke direkte forkortelser av kjernematerialer, med konsise koder, og legger vekt på sømløs integrasjon med EUs HLR-forskrifter.

Typisk dekodingseksempel: NA2XY

• N: Kabel i samsvar med standarden (Norm)
• A: Aluminiumsleder
• 2X: Tverrbundet polyetylen (XLPE) isolasjon (2X er en spesifikk identifikator for XLPE)
• Y: Polyvinylklorid (PVC) kappe Et annet vanlig eksempel er "H07V-K": H representerer den harmoniserte standarden, 07 er 450/750V spenningsklassifisering, V er PVC-isolasjon, og K er for fleksibel lederfeste.

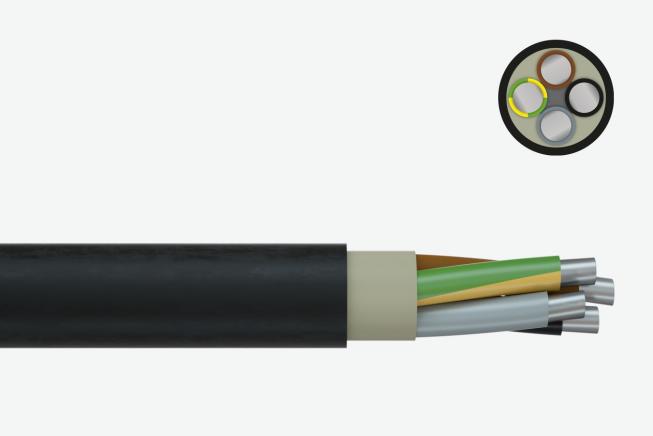

Bildet ovenfor viser et tverrsnitt og strukturdiagram av NA2XY-kabelen, en klassisk kombinasjon av aluminiumskjerne XLPE-isolasjon PVC-kappe.

1.3 US System (UL/NEC): Ytelsesfokusert "Funksjonell sertifiseringsmetode"

Amerikansk navn er mer som et "sikkerhetsmerke", som direkte reflekterer nøkkelindikatorer som varmebestandighet og brannmotstand, og tjener de strenge NEC-forskriftene og forsikringsansvarssystemet.

Typisk dekodingseksempel: THHN

• T: Termoplastisk isolasjon (vanligvis PVC-basert)
• HH: Høy varmebestandighet (90 ℃)
• N: Nylonkappe

I tillegg er brannmotstandsvurderinger (som CM, CMR, CMP) også indikert, med vekt på markedstilgang og brannsikkerhet.

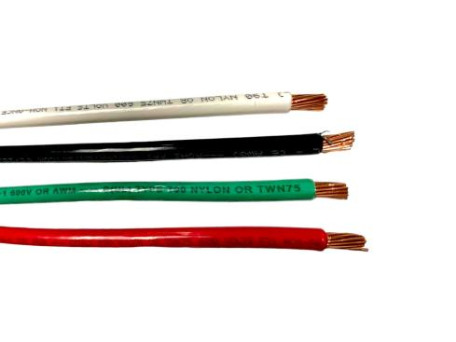

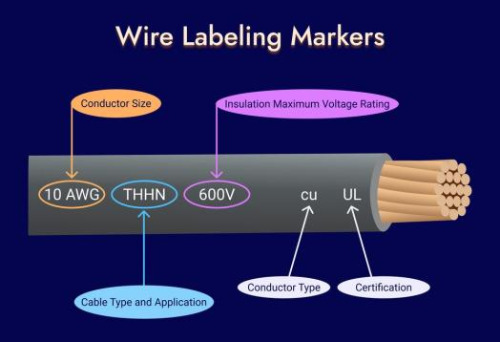

Bildet ovenfor viser typisk merkemetode og fargekoding av THHN-ledninger, noe som letter rask identifikasjon på stedet.

1.4 Midtøsten og Sørøst-Asia: Praksisområder for "hybrid anvendelse" av internasjonale standarder

Prosjekter i Midtøsten (som Saudi-Arabia og Irak) krever ofte dobbel overholdelse av IEC og BS/VDE, og har ytterligere strenge krav til flammehemming og høy temperaturbestandighet; Sørøst-Asia (som Singapore og Vietnam) bruker IEC som en blåkopi (CP5, TCVN, etc.), og avanserte prosjekter spesifiserer ofte IEC/BS direkte, spesielt med vekt på de lave røyke- og halogenfrie egenskapene til LSZH.

2. Grunnleggende forskjeller: Nøyaktig tilpasning til regionale scenarier og standarder

Kinesisk system: Tjener den tekniske rytmen til "rask design standardisert innkjøp," med klare hierarkiske nivåer og enkel batchadministrasjon.

• Europeisk system: forankret i et enhetlig marked og regulatorisk tilpasning, etter minimalistisk koding.
• US System: Kommer fra kommersiell forsikring og juridisk kultur, med vekt på "sertifiserbar ytelse."
• Midtøsten/Sørøst-Asia: Et standard konvergensfelt under den internasjonale EPC-modellen (Engineering, Procurement, and Construction), som krever at produktene er "multi-standardiserte."

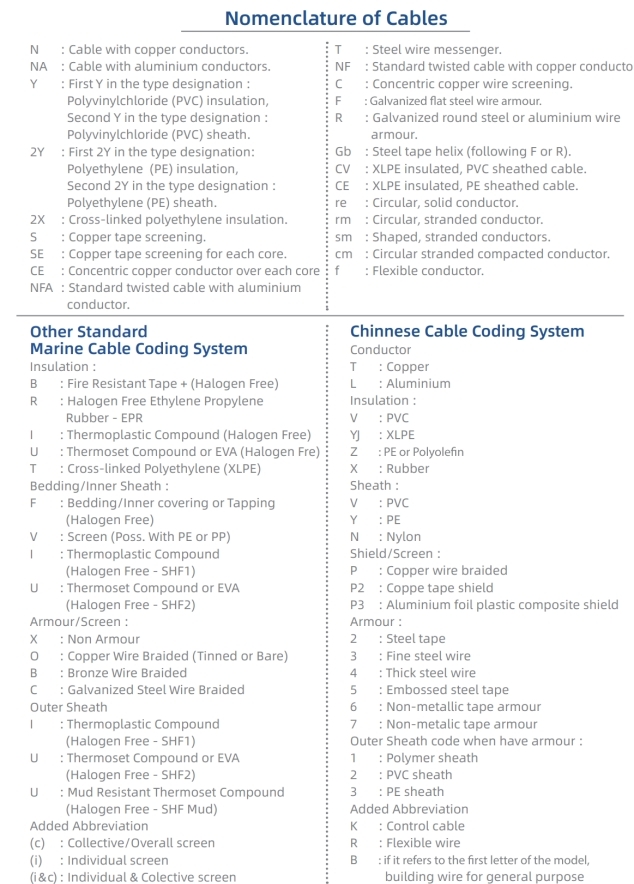

Generell kabelkoding hurtigreferansetabell:

3. Unngå feil i kabelvalg: Huapu-kabler gir presis matching

Å forstå navnekonvensjonen er bare det første trinnet. Enda viktigere, det handler om å matche kabelen til prosjektets spenning, installasjonsmiljø, brannsikkerhetskrav, budsjett og andre faktorer. Vi anbefaler å prioritere produkter som har bestått fullstendig typetesting og tredjepartssertifisering.

Vi dekker hele spekteret av kabler, inkludert bare ledninger, strømkabler , kontrollkabler og spesialkabler. Enten det er strømkabler i YJV-serien, KVV-kontrollkabler, WDZ-YJY røykfattige halogenfrie kabler, ZR-YJV flammehemmende kabler, eller spesialtilpassede produkter tilpasset forskjellige lederformer (runde, vifteformete, korrugerte), kan vi nøyaktig matche behovene til ulike scenarier og kommunikasjon som bygg, industri.
