Teknisk spesifikasjon: Strømkabellederformer - En omfattende veiledning til runde, komprimerte (sektor) og profilerte (trapesformede) ledere

I kraftteknikk og kabelvalg er lederformen en kritisk faktor som påvirker kabelytelse, strukturelle dimensjoner og prosjektkostnader. Ulike lederstrukturer viser betydelige variasjoner i fyllfaktor, ytre diameter, materialutnyttelse og installasjonsmetoder.

Vanlige lederformer i dagens ingeniørfag inkluderer Runde ledere , Komprimert (sektor / Tile -formet ) Konduktører , og Profilerte (trapesformede) ledere . Dette dokumentet analyserer disse strukturene systematisk for å gi en klar referanse for designere og innkjøpspersonell.

jeg. Hvorfor differensiere dirigentskjemaer?

Mens ledere først og fremst må oppfylle krav til tverrsnittsareal og motstand, krever praktisk konstruksjon mer:

• Strukturelle gap : I flerkjernekabler påvirker gap mellom ledere den generelle strukturen.
• Ytre diameter : Lederstrukturen påvirker kabelens totale diameter direkte.
• Installasjonseffektivitet : Ytre diameter bestemmer nødvendig leggeplass, rørstørrelse og konstruksjonsvanskelighet.
• Designoptimalisering : Å velge riktig form er en nøkkelmetode for å optimalisere kabelkonstruksjon.
• Materialeffektivitet : For middels til store tverrsnitt er lederformen ofte viktigere enn bare å legge til materiale.

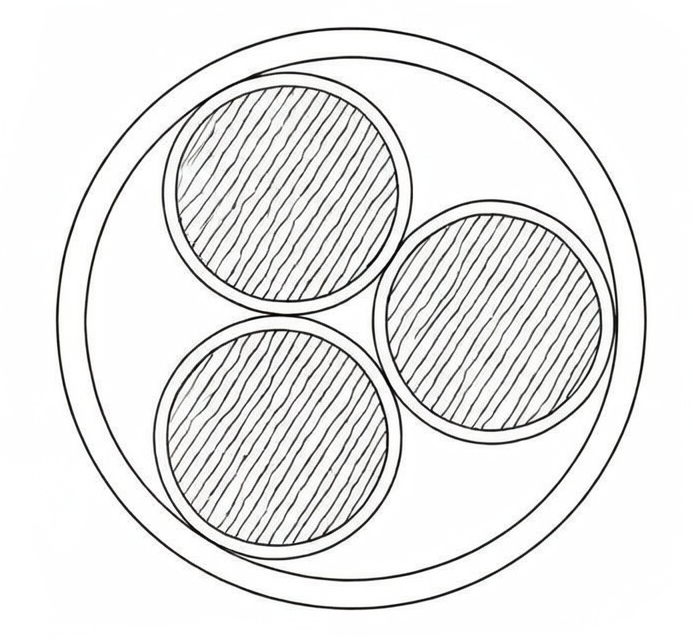

II. Runde ledere

1. Konstruksjon:

Den vanligste formen består av runde kobber- eller aluminiumtråder, tilgjengelig i standardtrådet eller komprimerte runde strukturer.

2. Fordeler :

• Moden produksjonsprosess med den lengste brukshistorikken.
• Utmerket fleksibilitet, forenkler bøying og installasjon.
• Høy kompatibilitet med standard kabelterminaler.
• Allsidig for ulike kabeltyper.

3. Begrensninger:

Naturlige hull mellom runde ledninger resulterer i en lavere fyllingsfaktor, noe som fører til mindre plasseffektivitet og større ytre diametre i flerkjernedesign.

4. Applikasjoner:

Lite til stort tverrsnitt strømkabler , bygningsledninger, kontroll-/instrumentkabler og høyfleksibilitetsapplikasjoner.

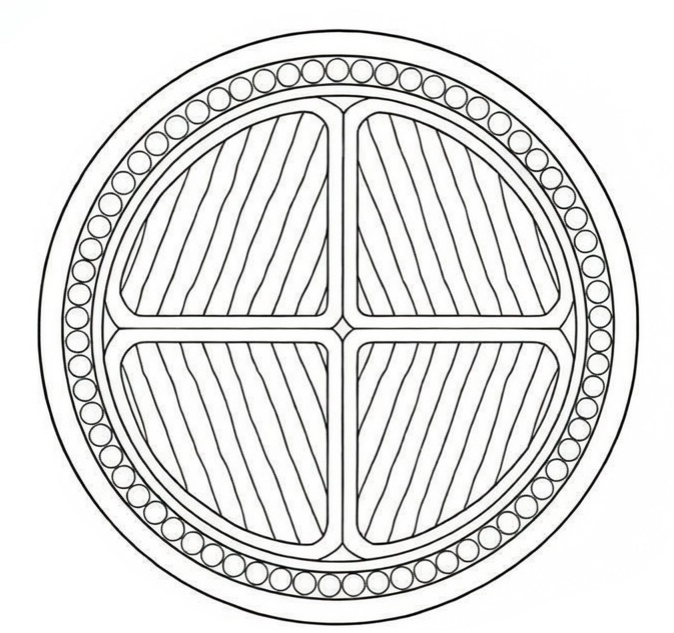

III. Komprimert (sektor / Tile-shaped) Conductors

1. Definisjon:

Ledere dannet ved å presse ledninger inn i ikke-sirkulære tverrsnitt for å øke fyllingsfaktoren; ofte sett på som sektor- eller flislignende former.

2. Fordeler:

• Betydelig høyere lederfyllingsfaktor.
• Reduserer effektivt den totale kabelens ytre diameter.
• Reduserer det nødvendige volumet av isolasjons- og kappematerialer.
• Forbedrer kompaktheten til flerkjernede kabelstrukturer.

Resultat: Under samme tverrsnitt er disse mer kompakte enn runde ledere.

3. Søknadsmerknader:

På grunn av den ikke-sirkulære seksjonen, kreves spesifikke terminaler eller endeforming under terminering.

4. Applikasjoner:

Lavspente flerkjernekabler, distribusjonsledninger, kabler med tverrsnitt på 35 mm² og over, og kommunale kraftprosjekter.

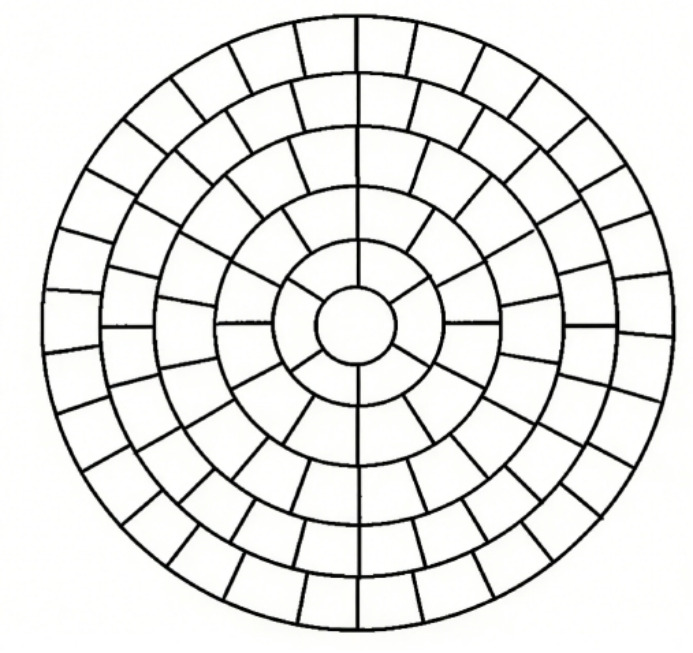

IV. Profilerte (trapesformede / formede) ledere

1. Konstruksjon:

Også kjent som trapesformede ledere, bruker disse trapesformede trådtråder for å danne en svært tett struktur gjennom presisjonspressing.

2. Fordeler:

• Høyeste lederfyllingskoeffisient.
• Mest kompakt kabelstruktur.
• Ytterligere reduksjon i ytre diameter samtidig som den elektriske ytelsen opprettholdes.
• Optimalisert metallmaterialutnyttelse.

3. Applikasjoner:

Kraftkabler med middels til stort tverrsnitt, oppgraderinger av urbane nett, industrielle kraftsystemer og prosjekter med strenge grenser for kabeldiameter og vekt.

V. Sammenlignings- og utvalgsguide

1. Sammenligningstabell

2. Elektrisk ytelse og utvalgsråd

• Elektrisk standard : Uavhengig av form, oppfyller alle ledere DC motstandskrav (f.eks. IEC 60228) for et gitt tverrsnitt. Å velge et skjema er et teknisk optimaliseringsvalg, ikke et elektrisk sikkerhetsvalg.
• Små tverrsnitt : Bruk runde ledere for økonomi og allsidighet.
• Multi-core medium/store seksjoner : Prioriter komprimerte (sektor)ledere for moden design.
• Strenge plasskrav : Bruk profilerte (trapesformede) ledere for maksimal kompakthet.
