Introduksjon I moderne konstruksjons- og infrastrukturprosjekter er brannsikkerhet en kritisk vurdering – spesielt når det gjelder kabelvalg. Under en brann kan kabler påvirke røyknivået, luftkvaliteten og sikten betydelig, og direkte påvirke evakuering og beredskap. Det er her LSZH kabel (Lavt Smoke Zero Halogen-kabel) spiller en viktig rolle. Sammenlignet med tradisjonelle PVC-kabler er LSZH-kabler designet for å redusere røykutslipp og eliminere skadelige halogengasser. I denne artikkelen vil vi forklare hva LSZH-kabel er, dens viktigste fordeler, hvor den skal brukes og relevante internasjonale standarder. Hva er LSZH-kabel? LSZH kabel står for Lavt Smoke Zero Halogen kabel , en type kabel produsert med materialer som produserer: Lavt røyknivå når de utsettes for brann Ingen halogenbaserte gasser , slik som klor eller brom I motsetning til konvensjonelle PVC-kabler, er LSZH-kabler spesielt utviklet for å forbedre sikkerheten under brannforhold. Nøkkelegenskaper Lite røyk (LS): Reduserer røyktettheten og bidrar til å opprettholde sikten under evakuering. Null halogen (ZH): Forhindrer utslipp av etsende og giftige gasser som kan skade mennesker og skade utstyr. Hvorfor LSZH-kabel er sikrere enn PVC-kabel Tradisjonelle PVC-kabler kan frigjøre tett svart røyk og etsende gasser som hydrogenklorid (HCl) når de brennes. Disse gassene kan: forårsake alvorlig luftveisirritasjon redusere sikten korroderer elektronisk utstyr skade infrastruktur Derimot reduserer LSZH-kabler disse risikoene betydelig. Viktige sikkerhetsfordeler med LSZH-kabel Forbedret sikt under branntilfeller Redusert utslipp av giftige gasser Lavere risiko for korrosjon på utstyr Forbedret sikkerhet for beboere og redningsmannskaper På grunn av disse fordelene er LSZH-kabler mye brukt i miljøer hvor brannsikkerhet er en prioritet. Hvor brukes LSZH-kabel? LSZH-kabler brukes ofte i lukkede miljøer eller miljøer med høy tetthet der røyk og giftige gasser utgjør en alvorlig risiko. 1. Offentlig transportsystemer T-banestasjoner og tunneler Flyplasser Jernbanestasjoner Disse miljøene krever strenge brannsikkerhetstiltak på grunn av høye passasjervolum og komplekse evakueringsruter. 2. Helsetjenester og utdanningsinstitusjoner Sykehus Sykehjem Skoler og universiteter Beboere i disse fasilitetene kan trenge mer tid til å evakuere, noe som gjør miljøer med lite røyking avgjørende. 3. Høyhus Kontortårn Boligkomplekser I høye bygninger kan evakuering ta lengre tid, noe som øker viktigheten av røykkontroll. 4. Kommersielle og offentlige rom Kjøpesentre Utstillingssentre Konferansesaler Høy folketetthet gjør sikt og luftkvalitet kritisk under nødsituasjoner. 5. Datasentre og kritisk infrastruktur Datasentre Kontrollrom Kraftverk LSZH-kabler bidrar til å beskytte sensitivt utstyr mot korrosjon forårsaket av sure gasser. Hvordan identifisere LSZH-kabel Når du kjøper LSZH-kabler, er det viktig å verifisere både merking og samsvarsstandarder. Vanlige merker Du kan finne følgende etiketter på kabelkapper: LSZH / LSOH HFFR (halogenfri flammehemmer) Viktig merknad Ikke alle "lav røyk"-kabler er helt halogenfrie. Bekreft alltid gjennom: tekniske datablad testrapporter sertifiseringsdokumenter Internasjonale standarder for LSZH-kabel For å sikre ytelse og sikkerhet blir LSZH-kabler typisk testet i henhold til internasjonale standarder: IEC 60332 – Flammeutbredelse IEC 61034 – Røyktetthet IEC 60754 – Halogengassutslipp og surhet Overholdelse av disse standardene er avgjørende ved valg av kabler for regulerte prosjekter. LSZH-kabel vs PVC-kabel Funksjon LSZH kabel PVC-kabel Røykutslipp Low Høy Halogeninnhold Ingen Inneholder klor Utgivelse av giftig gass Minimal Høy Korrosjonsrisiko Low Høy Brannsikkerhetsnivå Høy Moderat Når bør du velge LSZH-kabel? Du bør vurdere LSZH-kabel når: prosjektet innebærer krav til offentlig sikkerhet installasjonen er inne lukkede eller dårlig ventilerte rom lokale forskrifter eller prosjektspesifikasjoner krever lite røyk eller halogenfrie kabler beskytte sensitivt utstyr er viktig Konklusjon LSZH-kabel er en kritisk løsning for å forbedre brannsikkerheten i moderne infrastruktur. Ved å redusere røyk og eliminere halogengasser bidrar det til å beskytte både menneskeliv og verdifullt utstyr. Ettersom sikkerhetsforskriftene fortsetter å utvikle seg over hele verden, blir LSZH-kabel et stadig viktigere valg for ingeniører, entreprenører og prosjekteiere. Når du velger kabler, må du alltid verifisere samsvar med internasjonale standarder og sikre at produktet virkelig oppfyller LSZH ytelseskrav. FAQ Hva står LSZH for? LSZH står for Low Smoke Zero Halogen. Er LSZH-kabel obligatorisk? I mange prosjekter - spesielt offentlige bygninger og transportsystemer - er LSZH-kabel ofte påkrevd av forskrifter eller spesifikasjoner. Er LSZH-kabel dyrere? Ja, LSZH-kabler er vanligvis dyrere enn PVC-kabler, men de gir betydelig høyere sikkerhetsytelse. Er LSZH-kabel miljøvennlig? LSZH-kabler anses som mer miljøvennlige i brannsituasjoner fordi de avgir færre giftige og etsende stoffer.

Designlevetiden til isolerte kabler av kryssbundet polyetylen (XLPE) er vanligvis 20 til 30 år. Men i faktisk drift, den fysiske levetiden til moderne XLPE kabler kan nå 40 til 60 år, forutsatt at de ikke utsettes for langvarig drift ved maksimale belastningsgrenser og er beskyttet mot ekstreme miljøskader. Ved den nominelle driftstemperaturen på 90°C opprettholder isolasjonsmaterialet høy dielektrisk styrke. Men når driftstemperaturen stiger til mellom 95°C og 105°C, faller den forventede levetiden til kabelen til bare 7 til 30 år. XLPE-kabler har blitt kjerneryggen i strømnett med middels, høy og ekstra høy spenning på grunn av deres overlegne elektriske isolasjonsegenskaper, ekstremt lave dielektriske tap, utmerket varmebestandighet og høy mekanisk styrke. En kabels levetid er en dynamisk degraderingsfunksjon som i fellesskap bestemmes av temperatur, elektrisk felt, fuktighet (vanntreningseffekt) og mekanisk stress. Kjernelevetiddata og internasjonale standarder Design-grunnlinje: Internasjonale standarder som IEC 60502 fastsetter strengt en maksimal tillatt kontinuerlig lederdriftstemperatur på 90°C for XLPE-kabler. Denne terskelen er satt basert på den termiske oksidative nedbrytningshastigheten til høymolekylære polymerer. Temperaturgrenser: Den tillatte nødoverbelastningstemperaturen for XLPE-kabler varierer fra 105°C til 130°C, mens den øyeblikkelige temperaturen de tåler under en kortslutning kan nå opp til 250°C (i en varighet som ikke overstiger 5 sekunder). Faktisk levetid: Ved standard driftstemperatur på 90°C er forventet levetid for XLPE-materiale mellom 40 og 60 år. Hvis kabelen konsekvent fungerer under dellastforhold i virkelige applikasjoner (for eksempel med ledertemperaturen holdt rundt 70°C), kan dens faktiske levetid lett overstige 50-årsgrensen. Kjernealdringsmekanismer for XLPE-kabler Aldring av kabelisolasjon er en irreversibel fysisk og kjemisk prosess som fører til en nedgang i dielektrisk styrke. De primære mekanismene er drevet av følgende fire påkjenninger: Termisk aldring: Langvarig eksponering for høye temperaturer forårsaker termisk oksidativ nedbrytning. Makroskopisk viser dette seg som sprøhet av materialet, med betydelige fall i bruddforlengelse (EAB) og strekkfasthet. I tekniske vurderinger, når EAB faller til 50 % av dens opprinnelige verdi, anses det som "slutten på fysisk levetid" for materialet. Elektrisk aldring: Mikroskopiske defekter (som tomrom eller urenheter) i isolasjonslaget forårsaker elektrisk feltforvrengning, som fører til partiell utladning (PD). Over tid danner elektrisk korrosjon "Electrical Treeing", som til slutt trenger inn i isolasjonslaget, noe som resulterer i katastrofalt sammenbrudd. Akkumuleringen av romladning i applikasjoner med høy spenning likestrøm (HVDC) forverrer også elektrisk feltforvrengning. Vanntrening: Dette er den "usynlige morderen" i fuktige omgivelser. Under påvirkning av et vekslende elektrisk felt, trenger fuktighet inn i mikroskopiske defekter i isolatoren, og danner et trelignende nettverk av vannfylte mikrohull. Dette reduserer den totale spenningsmotstandsevnen til isolatoren betydelig. Mekanisk og kjemisk stress: Unnlatelse av å overholde minimumskravene til bøyeradius under installasjonen (mekanisk tretthet) vil utvide mikroskopiske hulrom, noe som i stor grad fremmer initieringen av delvis utslipp og vanntredannelse. Videre kan anioner som kloridioner i marine miljøer utløse kjemisk nedbrytning ved høye temperaturer, noe som forårsaker en kraftig nedgang i volumresistiviteten til XLPE. Levetidsprediksjon og avanserte diagnosemetoder For nøyaktig å estimere den gjenværende nyttige levetiden (RUL), bruker industrien følgende matematiske modeller og ikke-destruktive testteknologier: Matematiske modeller Forutsigelsesmodell for termisk levetid: Basert på Arrhenius-ligningen. Denne modellen avslører et eksponentielt forhold mellom temperatur og levetid: for hver 10°C fall i temperatur dobles den termiske aldringslevetiden. Elektrisk stress livsmodell: Basert på Inverse Power Model (IPM). Dens nøkkelparameter, Voltage Endurance Coefficient (VEC), måler materialets motstand mot elektrisk aldring. XLPE-materialer av høy kvalitet har vanligvis en VEC mellom 15 og 30. Utviklingen av diagnostiske metoder DC Hipot (Direct Current High Potential Testing): Dette er nå foreldet og svært ødeleggende. Høy likespenning akkumulerer "romladning" inne i XLPE-isolasjonen. Når AC-driften gjenopptas, kan de overlagrede elektriske feltene øyeblikkelig bryte ned det skjøre isolasjonslaget. VLF (Very Low Frequency)-testing: Bransjens foretrukne alternativ. Den bruker ultralavfrekvent (0,1 Hz) vekselstrøm, som unngår romladingseffekten samtidig som den forårsaker alvorlig forverrede defekter som brytes ned trygt under kontrollert testing. Tan Delta (Dielektrisk Loss Angle Tangent) Diagnostikk: "Gullstandarden" for vurdering av aldring av vanntre og fuktinntrengning i XLPE-kabler. Ved å måle den ikke-lineære økningen i tapsverdier når testspenningen stiger («Tip-up»-effekten), kvantifiserer den nøyaktig hvor alvorlig aldringen er. Overvåking av delvis utladning (PD): Brukes for nøyaktig å finne mikroskopiske defekter i isolasjonslaget (f.eks. luftspalter i skjøter eller skadede skjermingslag). Ingeniørpraksis og kvalitetssikring for å forlenge XLPE-kabelens levetid Å oppnå en levetid på over 50 år for XLPE-kabler krever omfattende kvalitetskontroll fra produksjon til drift: Ultimativ kontroll i produksjon og utvalg av premiummaterialer Materialer med høy renhet må brukes og produseres i et ultrarent miljø. Implementering av en trippel ekstruderingsprosess sikrer binding på atomnivå mellom lederskjoldet, XLPE-isolasjonslaget og isolasjonsskjoldet, og eliminerer fullstendig luftspalter mellom lag som kan utløse delvis utladning. Ved å bruke Tre-Retardant XLPE (TR-XLPE) materialer og omfattende vannblokkerende design (langsgående vannblokkerende garn/tape, radielle vannblokkerende slirer) for å isolere ekstern fuktighet. Overensstemmende installasjon og mekanisk beskyttelse Bøyeradius (ikke mindre enn 10 til 15 ganger ytre diameter) og trekkspenningen må kontrolleres strengt for å forhindre mikrosprekker i isolasjonslaget. Skjøter og avslutninger er de mest sårbare delene av en kabellinje. Fremstillingen deres må utføres i relativt tørre, støvfrie omgivelser for å unngå innføring av urenheter. Driftsmiljøoptimalisering og termisk styring Oppretthold rimelig avstand mellom kabler for å lette varmeavledning og forhindre varmeakkumulering. Det anbefales å ta i bruk redusert drift, og etterlate en passende ampasitetsmargin for å unngå langsiktig fulllastdrift. Installer pålitelige overspenningsvern (lynavledere) for å absorbere høyfrekvente spenningstopper forårsaket av bytte av overspenninger og lynnedslag. Ofte stilte spørsmål: Q1: Hvorfor bruker moderne kraftsystemer mye XLPE-kabler i stedet for tradisjonelle PVC-kabler? A: XLPE (Cross-Linked Polyethylene) har en tredimensjonal nettverksbasert termoherdende struktur, som tillater kontinuerlige driftstemperaturer opp til 90 °C, langt over PVC (maksimalt 70 °C). Videre har XLPE høyere dielektrisk styrke, lavere dielektrisk tap og frigjør ikke giftige halogengasser når de brennes. Den utkonkurrerer PVC-kabler i både levetid og elektrisk ytelse. Q2: Maksimal driftstemperatur for en XLPE-kabel er 90°C. Vil en tidvis overskridelse av denne temperaturen føre til at kabelen brenner ut umiddelbart? A: Det vil ikke brenne ut umiddelbart, men det vil fremskynde termisk aldring. Internasjonale standarder tillater kortvarig nødoverbelastning opp til 105°C eller til og med 130°C. Imidlertid, i henhold til Arrhenius-aldringsmodellen, for hver 10 °C temperaturen overstiger den nominelle verdien, dobles nedbrytningshastigheten til isolasjonslaget. Langvarig overtemperaturdrift vil redusere kabelens totale levetid drastisk. Q3: Hva er "Water Treeing", og hvordan kan det forebygges? A: Vanntredannelse er et trelignende nettverk av mikrohull som dannes når fuktighet invaderer mikroskopiske defekter i isolatoren og strekker seg kontinuerlig under den kombinerte virkningen av et vekslende elektrisk felt og et fuktig miljø i XLPE-kabler. Forebyggingsmetoder inkluderer: bruk av vannblokkerende design (som radielle vannblokkerende kapper og langsgående vannblokkerende garn), bruk av trehemmende materialer (TR-XLPE), og sikre at kabelens ytre kappe ikke blir riper under installasjonen. Q4: Jeg ønsker å teste isolasjonsstatusen til kabler som har vært i drift i mange år. Kan jeg bruke en standard DC Hipot-tester? A: Absolutt ikke. Å utføre tradisjonelle høyspent DC-tester på XLPE-kabler er svært ødeleggende. Høy likespenning akkumulerer "romladning" i isolasjonen. Når vekselstrøm er gjenopprettet etter testen, er isolasjonslaget – som ellers kunne ha fortsatt å fungere normalt – svært utsatt for umiddelbar sammenbrudd. Spørsmål 5: Hvis DC Hipot-testing ikke skal brukes, hvordan bør aldringsgraden til XLPE-kabler vurderes vitenskapelig? A: Bransjestandarder anbefaler bruk av svært lavfrekvent (VLF, 0,1 Hz) AC tåle spenningstesting kombinert med Tan Delta-diagnostikk (Dielectric Loss Angle Tangent). VLF-testing genererer ikke skadelige romladninger, mens Tan Delta-testing kan nøyaktig kvantifisere alvorlighetsgraden av vanntrening inne i kabelen ved å måle de ikke-lineære økningskarakteristikkene (Tip-up) til lekkasjestrøm ved forskjellige spenninger, og dermed hjelpe deg med å planlegge forebyggende utskiftninger. Ser du etter svært pålitelige XLPE-kabler for ditt neste prosjekt? > Vårt ingeniørteam hos HUAPU CABLE er klare til å hjelpe deg med å velge, tilpasse og distribuere kabler. Kontakt oss i dag for en teknisk konsultasjon eller et tilpasset tilbud.

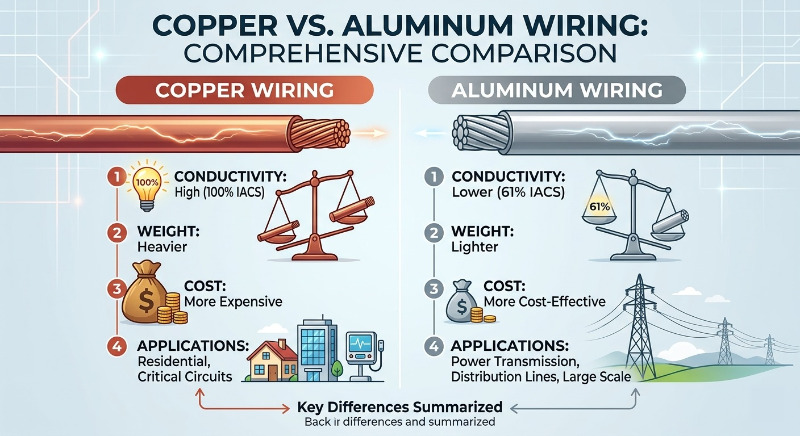

Introduksjon Kobber vs aluminium ledninger er en vanlig sammenligning i elektrisk design fordi begge materialene er mye brukt, men de tjener forskjellige behov. Kobber er kjent for høyere ledningsevne og kompakt dimensjonering, mens aluminium er lettere og mer kostnadseffektivt for mange store applikasjoner. Denne veiledningen forklarer fordeler og ulemper med kobberledninger og aluminiumsledninger, slik at leserne kan velge riktig alternativ basert på ytelse, budsjett og installasjonskrav. 1. Elektrisk ledningsevne Konduktivitet er den viktigste tekniske forskjellen mellom kobber- og aluminiumsledninger. Det måles vanligvis mot International Annealed Copper Standard (IACS), der kobber er satt til 100%. Kobber: Kobber har utmerket ledningsevne og kan føre mer strøm i en mindre ledningsstørrelse. Det gjør det til et sterkt valg for boligledninger, kommersielle bygninger, motorer, transformatorer og andre plassfølsomme kretser. Aluminium: Aluminium leder elektrisitet godt, men med omtrent 61 % av ledningsevnen til kobber. For å bære den samme lasten, må aluminiumsledninger bruke et større tverrsnittsareal, noe som kan påvirke rørfylling og installasjonsfleksibilitet. 2. Vekt og installasjon Vekt har betydning for transport, design av støttestruktur og installasjonsarbeid. I denne kategorien har aluminium en stor fordel. Kobber: Kobber er tett og betydelig tyngre enn aluminium. Den ekstra vekten er vanligvis håndterbar i korte byggekjøringer, men det blir en ulempe i overliggende overføring der sterkere støtter kan være nødvendig. Aluminium: Aluminium er omtrent en tredjedel av tettheten til kobber, noe som gjør det til det foretrukne valget for mange overliggende kraftoverføringslinjer og langsiktige applikasjoner. Dens lettere vekt kan redusere strukturell belastning og installasjonskostnad. 3. Kostnadssammenligning Budsjett er ofte den avgjørende faktoren i kobber vs aluminium ledningsprosjekter. Kobber: Kobber er vanligvis dyrere på grunn av råvarepris og prosesseringskostnader. Til gjengjeld tilbyr den utmerket ytelse i en mindre pakke og er ofte foretrukket der langsiktig pålitelighet er prioritet. Aluminium: Aluminium er vanligvis det rimeligere alternativet og kan skape betydelige besparelser i store installasjoner. Den totale prosjektkostnaden bør imidlertid også inkludere koblingsvalg, termineringskvalitet og installasjonspraksis designet for aluminiumsledere. 4. Sikkerhet og langsiktig ytelse Moderne aluminiumskabler kan være trygt når det er riktig utformet, avsluttet og vedlikeholdt. Nøkkelen er å bruke de riktige enhetene, dreiemomentverdiene og kontaktene som er klassifisert for aluminium. Kobber: Kobber er mekanisk robust og mindre utsatt for tilkoblingsproblemer forårsaket av termisk ekspansjon. Den er mye brukt i kritiske kretsløp fordi den yter konsekvent over tid. Aluminium: Aluminium ekspanderer og trekker seg sammen mer enn kobber når temperaturen endres, så løse eller inkompatible avslutninger kan skape varmeoppbygging. Riktig spesifiserte kontakter og moderne installasjonsmetoder bidrar til å redusere denne risikoen. Rask sammenligningstabell Funksjon Kobber ledninger Kabling i aluminium Konduktivitet Høyere (100 % IACS) Lavere (ca. 61 % IACS) Trådstørrelse Mindre for samme strøm Større for samme strøm Vekt Tyngre Lettere Kostnad Høyere materialkostnad Lavere materialkostnad Vanlige bruksområder Boligledninger, kommersielle ledninger, motorer, transformatorer, kritiske kretsløp Luftledninger, distribusjon, langsiktige og kostnadssensitive prosjekter Hvilken bør du velge? Kobber er fortsatt standardvalget for de fleste bolig- og kommersielle kablingsapplikasjoner fordi det tilbyr sterk ledningsevne, kompakt dimensjonering og pålitelig langsiktig ytelse. Aluminium er et utmerket alternativ når vekt og kostnad er hovedproblemene, spesielt i overførings- og distribusjonsprosjekter der større lederstørrelser er akseptable. For aluminiumsledninger er riktige kontakter, kompatible enheter og riktig installasjonspraksis avgjørende for å forhindre overoppheting, buedannelse og for tidlig feil. Ofte stilte spørsmål Er aluminiumsledninger trygge? Ja, moderne aluminiumsledninger kan være trygge når de er installert med riktige kontakter, enheter og dreiemomentinnstillinger. Eldre grenkretsledninger i aluminium skapte problemer hovedsakelig på grunn av dårlige tilkoblinger og inkompatible komponenter. Hvorfor foretrekkes kobber i bygninger? Kobber er foretrukket fordi det fører mer strøm i en mindre størrelse og er lettere å terminere i mange bygningsapplikasjoner. Den er også mindre følsom for tilkoblingsproblemer forårsaket av termisk ekspansjon. Hvor brukes aluminiumsledninger oftest? Aluminium brukes ofte i luftledninger, distribusjonssystemer og noen storskala industrielle eller kommersielle applikasjoner der redusert vekt og lavere kostnader er viktig. Viktige takeaways Kobber er best når ledningsevne, kompakt størrelse og langsiktig pålitelighet er toppprioriteter. Aluminium er best når lavere pris og lettere vekt betyr mer enn lederstørrelse. For aluminiumsledninger avhenger sikker ytelse av riktige kontakter, termineringer og kodekompatibel installasjon. Konklusjon Beslutningen om kobber kontra aluminium avhenger av prosjektmålene dine. Velg kobber når ytelse, kompakt størrelse og langsiktig pålitelighet betyr mest. Velg aluminium når lavere vekt og lavere materialkostnader er prioritet, og sørg for at installasjonen bruker riktige kontakter og kodekompatibel maskinvare.

Hva er byggeledninger og hvorfor er de viktige? Bygge ledninger er de isolerte elektriske lederne installert i vegger, tak, rør og kabelbakker for å distribuere strøm gjennom bolig-, kommersielle og industrielle strukturer. De utgjør ryggraden i ethvert elektrisk system – uten riktig valgte og installerte bygningsledninger, kan belysning, HVAC, stikkontakter og kritisk utstyr rett og slett ikke fungere trygt. I følge U.S. Fire Administration, elektriske branner står for omtrent 51 000 boligbranner hvert år , forårsaker over 1,3 milliarder dollar i skade på eiendom. En betydelig del av disse hendelsene spores tilbake til feil ledninger – underdimensjonerte ledere, dårlig isolasjon eller materialer som ikke er klassifisert for installasjonsmiljøet. Å velge riktig byggetråd er ikke bare en teknisk detalj; det er en kritisk sikkerhetsavgjørelse. Vanlige typer bygningsledninger Markedet tilbyr et bredt utvalg av bygningsledninger, hver konstruert for spesifikke spenningsklassifiseringer, miljøforhold og installasjonsmetoder. Å forstå nøkkeltypene hjelper entreprenører, ingeniører og anleggsledere med å ta informerte anskaffelsesbeslutninger. THHN / THWN Wire THHN (termoplastisk høy varmebestogig nylonbelagt) and THWN (termoplastisk varme- og vannbestandig nylonbelagt) ledninger er de mest brukte bygningstrådene i Nord-Amerika. THHN er vurdert for tørre steder opp til 90°C, mens THWN utvider dekningen til våte omgivelser. De fleste moderne ledere har doble THHN/THWN-2-klassifiseringer, noe som gjør dem svært allsidige for rørinstallasjoner i kommersielle bygninger. XHHW Wire XHHW wire bruker tverrbundet polyetylen (XLPE) isolasjon, og gir overlegen ytelse i både tørre (90°C) og våte (75°C) miljøer. Dens fuktmotstand og mekaniske holdbarhet gjør den til et foretrukket valg for industrianlegg, underjordiske rørledninger og steder som er utsatt for kjemikalier eller oljer. NM-B-kabel (Romex) Ikke-metallisk mantlet kabel, vanligvis kjent som NM-B eller under merkenavnet Romex, er standard ledningsløsning for boligbygging. Den pakker to eller tre isolerte ledere og en jordledning i en PVC-kappe, noe som forenkler installasjonen i tørre, beskyttede innvendige rom. NM-B er vurdert til 60°C og er kun godkjent for innendørs bruk i boliger. BRUK-2 og RHH/RHW-2 ledning USE-2 (Underground Service Entrance) ledning er designet for direkte nedgraving og fotovoltaiske systemer, med tverrbundet polyetylenisolasjon vurdert til 90°C under våte forhold. RHH/RHW-2-ledere har termohærdende gummiisolasjon og er vanligvis spesifisert for sentralbord, paneltavler og industriell kraftdistribusjon. Trådtype Isolasjon Maks temperatur (tørr/våt) Typisk applikasjon THHN/THWN-2 PVC nylon 90°C / 75°C Kommersiell ledningsføring XHHW-2 XLPE 90°C / 90°C Industrielle og våte steder NM-B PVC-kappe 60°C / N/A Bolig interiør USE-2 XLPE 90°C / 90°C Direkte nedgraving og solenergi Sammenligning av vanlige bygningsledningstyper, temperaturklassifiseringer og typiske bruksområder. Hvordan velge riktig byggeledning Å velge riktig byggeledning innebærer å evaluere flere gjensidig avhengige faktorer. Å hoppe over et hvilket som helst trinn kan resultere i kodebrudd, for tidlig isolasjonsfeil eller brannfare. 1. Ledermateriale: kobber vs. aluminium Kobber forblir det dominerende ledermaterialet for å bygge ledninger på grunn av dets utmerkede ledningsevne, fleksibilitet og kompatibilitet med de fleste termineringsutstyr. Aluminium ledninger er lettere og rimeligere, noe som gjør det kostnadseffektivt for matere med stor diameter og serviceinngangskabler (vanligvis 1 AWG og større). Imidlertid krever aluminium antioksidantforbindelse ved tilkoblinger og aluminiumklassifiserte termineringer for å forhindre motstandsoppbygging over tid. 2. Trådmåler og strømstyrke Wire gauge – uttrykt i AWG (American Wire Gauge) i Nord-Amerika – bestemmer direkte strømbærekapasiteten, eller ampaciteten. NEC (National Electrical Code) Tabell 310.15(B)(16) gir ampasitetsverdier basert på lederstørrelse, isolasjonstype og omgivelsestemperatur. Som en generell referanse: 14 AWG kobber — 15A kretser (standard belysning) 12 AWG kobber — 20A-kretser (kjøkken, baderomsuttak) 10 AWG kobber — 30A kretser (tørkere, varmtvannsberedere) 6 AWG kobber — 55A-kretser (EV-ladere, små underpaneler) Bruk alltid korreksjonsfaktorer for rørfylling, forhøyede omgivelsestemperaturer og kontinuerlige belastninger (belastninger som opererer i 3 timer krever at kretsen er dimensjonert til 125 % av den kontinuerlige belastningen ). 3. Spenningsklassifisering De fleste standard bygningsledninger er vurdert til 600V , som dekker det store flertallet av bolig- og lette kommersielle applikasjoner. Mellomspente bygningsledninger (5kV, 15kV, 35kV) kreves for primær distribusjon på store kommersielle campuser, industrianlegg og kraftoverføringsstasjoner. Mismatching av spenningsklassifiseringer med systemspenning er en kritisk og farlig feil. 4. Installasjonsmiljø Installasjonsmiljøet dikterer den nødvendige isolasjonsgraden. Viktige hensyn inkluderer: Våte eller fuktige steder – krever W-klassifisert isolasjon (f.eks. THWN-2, XHHW-2) Direkte begravelse — krever USE-2 eller UF-kabel; standard THHN i rør er ikke akseptabelt under bakken uten rørbeskyttelse Høytemperaturområder (nær kjeler, utstyr på taket) – spesifiser 90°C-klassifisert ledning og bekreft at termineringsverdiene stemmer overens Plenumsplasser – krever CMP-klassifiserte kabler med røykfattig, flammehemmende isolasjon i henhold til NEC artikkel 800/820 Nøkkelstandarder og sertifiseringer for bygningsledninger Anerkjente bygningsledninger er produsert og testet i samsvar med nasjonale og internasjonale standarder. Å verifisere samsvar før anskaffelse beskytter mot forfalskede eller substandard produkter som kan bestå visuell inspeksjon, men mislykkes under belastning. UL 83 — Standard for termoplastisolerte ledninger og kabler (dekker THHN, THWN) UL 44 — Standard for herdeisolerte ledninger og kabler (dekker XHHW, RHW) ASTM B3 / B8 — Spesifikasjoner for mykglødede kobberledere NEC (NFPA 70) — National Electrical Code styrer installasjon og dimensjonering av alle bygningsledninger i USA RoHS / REACH — Europeiske samsvarsdirektiver som begrenser farlige stoffer i isolasjons- og kappeforbindelser Kjøp alltid byggeledninger fra produsenter hvis produkter bærer et anerkjent tredjepartsmerke - vanligvis UL-listet, CSA-sertifisert eller ETL-listet — å sikre uavhengig verifisering av ytelseskrav. Beste praksis for installasjon for å forlenge levetiden til ledningen Selv byggetråden av høyeste kvalitet vil underprestere hvis den installeres feil. Å følge påvist beste praksis reduserer tilbakeringinger, garantikrav og langsiktige feil. Overhold minimum bøyeradius — Tette svinger sprekker isolasjon over tid. De fleste bygningsledninger krever en minimum bøyeradius på 5× kabelens totale diameter. Ikke overskrid grensene for fylling av rør — NEC kapittel 9, tabell 1 begrenser ledningsfylling til 40 % av ledningens tverrsnittsareal for tre eller flere ledere, og forhindrer varmeoppbygging og isolasjonsskade. Bruk passende trekksmøremiddel — For lange kabelføringer, bruk et UL-godkjent wiretrekkende smøremiddel som er kompatibelt med ledningens isolasjonstype; petroleumsbaserte smøremidler kan bryte ned PVC-kapper. Dreiemomentavslutninger til spesifikasjonen — Over- eller undermomentklemmer skaper høymotstandsforbindelser som genererer varme. Bruk alltid en kalibrert momentskrutrekker og følg produsentens dreiemomentverdier. Merk kretser tydelig — Konsekvent kretsmerking på paneler og koblingsbokser forenkler fremtidig vedlikehold og reduserer risikoen for utilsiktet strømtilførsel under servicearbeid. Nye trender innen byggeledningsteknologi Byggetrådindustrien utvikler seg sammen med bredere trender innen konstruksjon, bærekraft og elektrifisering. Flere utviklinger omformer produktspesifikasjoner og innkjøpsstrategier. Etterspørsel etter infrastruktur for elbil Den raske bruken av elektriske kjøretøy driver betydelig etterspørsel etter bygningsledninger med større sporvidde som kan støtte installasjoner på nivå 2 (240V, 40–80A) og hurtiglading (nivå 3). Bransjeanalytikere anslår at det amerikanske markedet for ladeinfrastruktur for elbiler vil overstige 100 milliarder dollar innen 2030 , skaper vedvarende etterspørsel etter 6 AWG til 250 kcmil kobberledere i kommersielle parkeringsstrukturer og flerfamiliebygg. Halogenfri og røykfattig isolasjon Økende bevissthet om brannsikkerhet og strengere byggeforskrifter i Europa og Asia akselererer bruken av halogenfri, røykfattig null-halogen (LSZH) bygge ledninger. Når den utsettes for flammer, produserer LSZH-isolasjon betydelig mindre giftig røyk og etsende gasser sammenlignet med standard PVC, noe som forbedrer evakueringssikkerheten og reduserer utstyrsskader i datasentre, transitttunneler og høyhus. Kobberprisvolatilitet og aluminiumsalternativer Kobberprisene har opplevd betydelig volatilitet, og nådde rekordhøye over $5,00/lb i 2024. Dette har fornyet interessen for aluminiumsledere med kobberkledde aluminium (CCA) hybrider for spesifikke mateapplikasjoner, og gir en kostnadsreduksjon på 30–50 % per lineær fot på store kommersielle prosjekter der det brukes riktig med AL-klassifisert utstyr.

Dokumentversjon: 1.0 Fellermål: Å gi elektroingeniører, entreprenører og prosjektledere objektiv veiledning om valg kabler egnet for direkte nedgraving, og sikrer langsiktig pålitelighet og samsvar med internasjonale standarder. 1. Introduksjon Når det kommer til infrastrukturens levetid, velge riktig kabel for Direkte begravelse (DB) er en av de mest kritiske beslutningene innen elektrisk design og installasjon. I motsetning til kabelinstallerte kabler, blir direkte nedgravde kabler kontinuerlig utsatt for: Jordfuktighet og grunnvann Variabel jordkjemi og pH Mekaniske påkjenninger fra steiner, utfylling og bakkebevegelse Termisk sykling under drift Denne veiledningen definerer nøkkelkrav, anbefaler kabeltyper etter applikasjon, sammenligner ledermaterialer og skisserer viktige installasjonspraksis for å oppnå en levetid på 30 år. 2. Krav til direkte begravelseskabel En kabel anses kun å være egnet for direkte nedgraving når isolasjonen og den ytre kappen er spesielt konstruert for å motstå: Inntrenging av fuktighet og nedbrytningsfenomener som vanntreing Mekanisk skade fra skarpe gjenstander, jordsetninger eller utilsiktet utgraving Kjemisk angrep fra jordforurensninger, gjødsel eller grunnvann Termisk og miljømessig stress under normale og overbelastningsforhold Standard innendørs klassifiserte kabler (f.eks. THHN, vanlig PVC-bygningstråd) er ikke egnet for direkte nedgraving uten ekstra mekanisk beskyttelse. 3. Anbefalte kabeltyper etter applikasjon Kabelvalg avhenger av spenningsklasse, belastningskrav, miljøforhold og gjeldende regionale/nasjonale standarder (f.eks. NEC, IEC 60502 eller lokale ekvivalenter). 3.1 Bolig og lett kommersiell (lavspenning ≤ 600 V) UF-B (underjordisk mater) Tøff termoplastkappe som omslutter alle ledere; mye brukt for grenkretser på våte steder. BRUK-2 / RHW-2 / XHHW-2 XLPE-isolerte enkeltledere, 90°C våt/tørr klassifisert; felles for serviceinnganger og matere. Mange har flere vurderinger for allsidighet. URD (Underground Residential Distribution) Forhåndsmonterte aluminium triplex/quadruplex kabler med XLPE isolasjon; dominerende valg for kostnadseffektive boligtjenester under bakken. 3.2 Kommersielt, industrielt og verktøy (middels spenning og høy belastning) XLPE-isolerte kabler Tverrbundet polyetylenisolasjon gir utmerket termisk stabilitet (90–105°C kontinuerlig), motstand mot sprekker fra miljøpåkjenninger og langsiktig ytelse i fuktige miljøer. Vanlige konstruksjoner: enkjernet eller flerkjernet med PVC, PE eller LSOH kappe. Gjeldende standarder: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854, etc. Pansrede kabler (for forbedret mekanisk beskyttelse) STA (Steel Tape Armor) — Effektiv mot klem- og gnagerskader. SWA (Steel Wire Armor) — Overlegen strekkfasthet; ideell for ustabil jord eller lange trekk. 3.3 Fornybar energi og solcelleanlegg BRUK-2 or PV-ledning (UL 4703) UV-bestandig, høytemperaturklassifisert (90–150 °C); egnet for utsatte renner og nedgravde segmenter. Dobbeltklassifiserte XLPE-ledere (f.eks. RHW-2/USE-2) spesifiseres i økende grad. 4. Sammenligning av ledermateriale Funksjon Kobber (Cu) Aluminium (Al / Alloy / ACSR) Elektrisk ledningsevne Høy (≈100 % IACS) Moderat (≈61 % IACS for EC-kvalitet; legeringer bedre) Vekt Tyngre Betydelig lettere (enklere håndtering/trekking) Korrosjonsmotstand Utmerket Bra når det avsluttes riktig med inhibitorer Materialkostnad Høyere Lavere, spesielt i større lederstørrelser Typiske applikasjoner Høybelastningskretser, trange plasser, kritiske avslutninger Langdistansematere, bruksdistribusjon, kostnadsdrevne prosjekter Viktig merknad for aluminiumsledere: Bruk alltid UL-listede eller tilsvarende koblinger, bruk godkjent antioksidantblanding og følg produsentens dreiemomentspesifikasjoner for å minimere oksidasjonsrelaterte tilkoblingsfeil. 5. Viktige installasjonspraksis For å maksimere kabelens levetid og sikkerhet: 1. Minimum gravdybde Overhold lokale/nasjonale elektriske forskrifter. Typiske verdier (eksempel fra NEC-tabell 300.5): Forgreningskretser for boliger (120/240 V med GFCI-beskyttelse): 12–18 tommer Generell direkte begravelse (de fleste steder): 24 tommer Områder under kjøretøytrafikk (oppkjørsler, veier): 24 tommer eller mer I rør: reduserte dybder tillatt (6–18 tommer avhengig av rørtype) 2. Sengetøy og fylling Plasser 4–6 tommer ren sand eller fin, steinfri jord under og rundt kabelen for å beskytte mot skarpe gjenstander. 3. Advarsel og mekanisk beskyttelse Installer detekterbar underjordisk advarselstape 12 tommer over kabelen. Bruk betongplater, beskyttelsesplater eller hylse i høyrisikoutgravingssoner. 4. Ytterligere beste praksis Overhold minimum bøyeradius i henhold til produsentens spesifikasjoner. Kontroller trekkspenningen for å unngå skader på jakken eller isolasjonen. Utfør testing av isolasjonsmotstand (megger) etter installasjon og tilbakefylling. 6. Sammendrag – Utvalgsretningslinjer Prosjekttype Anbefalte kabeltyper Viktige fordeler Standard bolig / lett næringsliv UF-B, USE-2/RHW-2/XHHW-2, URD aluminium Kostnadseffektiv, allment tilgjengelig Industriell kraftdistribusjon XLPE-isolert (pansret STA/SWA ved behov) Overlegen termisk og miljømessig ytelse Solar PV / fornybar energi BRUK-2, PV Wire (UL 4703), dual-rated XLPE UV-motstand, høy temperaturvurdering Kontroller alltid samsvar med den siste utgaven av gjeldende standarder (NEC, IEC 60502-serien eller lokale forskrifter), se gjennom produsentens datablad og utfør stedsspesifikke risikovurderinger. La oss støtte prosjektet ditt: Ta kontakt med våre tekniske eksperter for skreddersydde spesifikasjoner, standard compliance assistanse eller detaljerte datablader om XLPE-pansrede kabler, USE-2-ekvivalenter, SWA-varianter og mer.
