Mantlede ledninger er avgjørende for å forhindre elektrisk brann og støtfare i moderne bygninger Når riktig installert, belagte ledninger redusere risikoen for kortslutning med mer enn 70 % sammenlignet med uskjermet enkjernet ledning . Deres ytre isolasjonslag beskytter ikke bare mot mekanisk skade, men gir også en kontinuerlig bakkebane. For boliger og lette kommersielle bruksområder er bruk av mantelkabler som tvilling-og-jord eller lignende mantelkonstruksjoner en direkte, kode-kompatibel måte å oppnå sikrere elektrisk distribusjon. Hva er kappede ledninger og hvordan de skiller seg fra bare eller enkeltisolerte ledere En mantlet ledning består av to eller flere isolerte strømførende ledere (fase og nøytral) pluss en bar eller isolert jordleder, alle innelukket i en ytre PVC, gummi eller LSZH (Low Smoke Zero Halogen) kappe. Hovedforskjellen: enkeltisolerte ledninger har bare ett lag med isolasjon per leder og kjøres vanligvis inne i rør eller kanal. Mantlede kabler kombinerer mekanisk beskyttelse og isolasjon i én enhet, og eliminerer behovet for ekstra rørledninger på tørre, beskyttede steder. For eksempel kan en standard 2,5 mm² mantelkabel som brukes i 13A stikkontakter tåle en strekkkraft på opptil 200N under installasjon uten å skade den indre isolasjonen, mens en enkelt isolert ledning med samme tverrsnitt krever ledning for å oppnå tilsvarende mekanisk beskyttelse. Kritiske sikkerhetsfordeler: brannhemmende og forebygging av elektrisk støt Moderne manteltråder er klassifisert for flammehemming i henhold til IEC 60332-1 eller lignende standarder. I en kontrollert test, en PVC-mantlet kabel selvslukket innen 60 sekunder etter å ha fjernet brennerflammen, mens umantelde termoplasttråder fortsatte å brenne og dryppe flammende partikler. Den ytre kappen fungerer også som en barriere mot utilsiktet kontakt. Data fra elektriske hendelsesrapporter viser at boliger kablet helt med dobbeltisolerte mantelkabler har 82 % færre støt relatert til isolasjonssvikt sammenlignet med de som bruker enkeltisolerte ledninger i kanal. Utvalgsguide: Matching av manteltrådtyper til virkelige applikasjoner Å velge feil mantelmateriale eller lederstørrelse fører til for tidlig svikt. Nedenfor er en praktisk tabell basert på vanlige installasjonsmiljøer og belastningskrav. Merk at alle verdier forutsetter en omgivelsestemperatur på 30°C og kobberledere (det vanligste materialet for mantlede ledninger). Tabell 1: Anbefalte manteltrådtyper etter bruksområde og miljø Bruksområde Lederstørrelse (mm²) Type kappe Maks strøm (A) Lyskretser (tørr innendørs) 1.0 eller 1.5 PVC (70 °C) 11 - 16 Stikkontakter (innenlands) 2.5 PVC eller LSZH 20 - 27 Komfyr / HVAC (fast) 6,0 eller 10 PVC eller gummi 32 - 63 Utendørs / fuktige steder 2,5 eller 4,0 Gummi eller XLPE 25 - 37 For skjult installasjon i termisk isolasjon gjelder reduksjonsfaktorer. En 2,5 mm² manteltråd begravd i over 100 mm isolasjon kan få sin strømstyrke redusert med opptil 50 % (f.eks. fra 27A til 13,5A). Sjekk alltid lokale ledningsforskrifter. Beste praksis for installasjon som forlenger levetiden utover 30 år En korrekt installert manteltråd i et tørt, ventilert rom kan lett vare 40 til 50 år . Tre vanlige feil reduserer imidlertid levetiden dramatisk: Overbøyning: Minimum bøyeradius bør være minst 4x kabeldiameteren. En manteltråd med en diameter på 10 mm bøyd rundt en radius på 35 mm forårsaker mikrosprekker i kappen, noe som reduserer isolasjonsmotstanden til under 1 MΩ innen 3 år (startverdi >100 MΩ). Overskridelse av temperaturgrenser: PVC-beklædt ledning som kontinuerlig drives ved 80°C (i stedet for de nominelle 70°C) eldes dobbelt så raskt. Data viser at for hver 10°C over klassifisering, isolasjonslevetid halverer . Feil stripping: Å hakke de indre lederne mens du fjerner den ytre kappen skaper stresspunkter. I en studie av 200 mislykkede kretser, 37 % av feilene oppsto ved dårlig strippet kappeender . Bruk en dedikert kabelstriper til riktig dybde – vanligvis 0,5 mm mindre enn kappetykkelsen. For en standard 1,5 mm tykk PVC-kappe, en strippedybde på 1,0 mm gir en sikkerhetsmargin uten å eksponere ledere. Vanlige misoppfatninger om kappede ledninger (med datakorreksjoner) Misforståelse av karakterer for manteltråder fører til farlige erstatninger. Nedenfor er en liste over hyppige feil kontra faktiske fakta basert på laboratorie- og feltdata. Myte: Alle kappede ledninger er vanntette. Fakta: Kun gummi eller spesialklassifiserte LSZH-kapper tåler kontinuerlig fuktighet. Standard PVC-manteltråd absorberer 0,5 til 1,5 vekt% vann etter 24 timers nedsenking , som fører til økt lekkasjestrøm. Myte: Tykkere kappe betyr alltid bedre beskyttelse. Fakta: En 1,8 mm PVC-kappe gir 90 % av den mekaniske slagfastheten til en 2,5 mm-kappe, men sistnevnte reduserer fleksibiliteten ved å 40 % og øker installasjonsvansker i trange rom. Myte: Mantlede ledninger trenger aldri kanal. Fakta: På steder som er utsatt for skader eller støt fra gnagere (som garasjer eller yttervegger), er ekstra mekanisk beskyttelse som kanal nødvendig. Tester viser at standard PVC-kappe er penetrert av en 2 mm stålnål med mindre enn 50N kraft – godt innenfor bitekraften til vanlige gnagere. Trinn-for-trinn prosedyre for å teste om en eksisterende manteltråd forblir trygg Periodisk testing unngår uventede feil. Følg denne praktiske sjekklisten ved å bruke grunnleggende elektrisk testutstyr. Registrer verdiene for sammenligning år til år. Visuell inspeksjon: Se etter sprekker, misfarging eller hevelse i den ytre kappen. Hevelse indikerer migrering av mykner eller overoppheting – skift ut umiddelbart hvis hevelsen overskrider 15 % av original diameter . Isolasjonsmotstandstest: Bruk en 500V DC megger, mål mellom ledere og mellom hver leder og jord. En sunn manteltråd bør vise seg større enn 100 MΩ . Verdier nedenfor 1 MΩ krever umiddelbar utskifting. Kontinuitet av jordkjernen: Mål motstand fra jordlederen i den ene enden til den andre enden. For en 30 m lengde på 1,5 mm² jord, forvent mindre enn 0,4 Ω . Høyere verdier indikerer løse forbindelser eller korroderte tråder. Kontroll av kappeintegritet: Pakk kabelen tett med selvsammensmeltende tape og senk den teipede delen i vann mens du måler isolasjonsmotstanden. Ethvert fall under 50 MΩ etter 5 minutter bekrefter kappen mikrosprekker. Utfør denne testsyklusen hver 5 år for boliginstallasjoner og årlig for industrielle eller fuktige miljøer. Å følge denne planen kan forlenge den effektive sikre levetiden til kappede ledninger fra typisk 25-30 år til godt over 45 år . Konklusjon: Mantlede ledninger er fortsatt den mest kostnadseffektive sikkerhetsoppgraderingen for ethvert elektrisk system Data fra forsikringsskader og brannundersøkelser viser konsekvent at eiendommer som er fullt kablet med kompatible mantelkabler har 60 % færre elektriske branntilfeller per 1000 installasjoner sammenlignet med de som bruker eldre rewireable eller unmanted systemer. Den ekstra forhåndskostnaden (vanligvis $0,20 til $0,50 per meter mer enn enkel enkeltisolert ledning) er tjent tilbake i løpet av to år gjennom lavere installasjonsarbeid og reduserte ledningskrav. For ethvert nybygg eller renovering er spesifisering av mantlede ledninger med passende mantelmateriale og korrekt lederdimensjonering en direkte, målbar handling mot en tryggere og mer holdbar elektrisk infrastruktur.

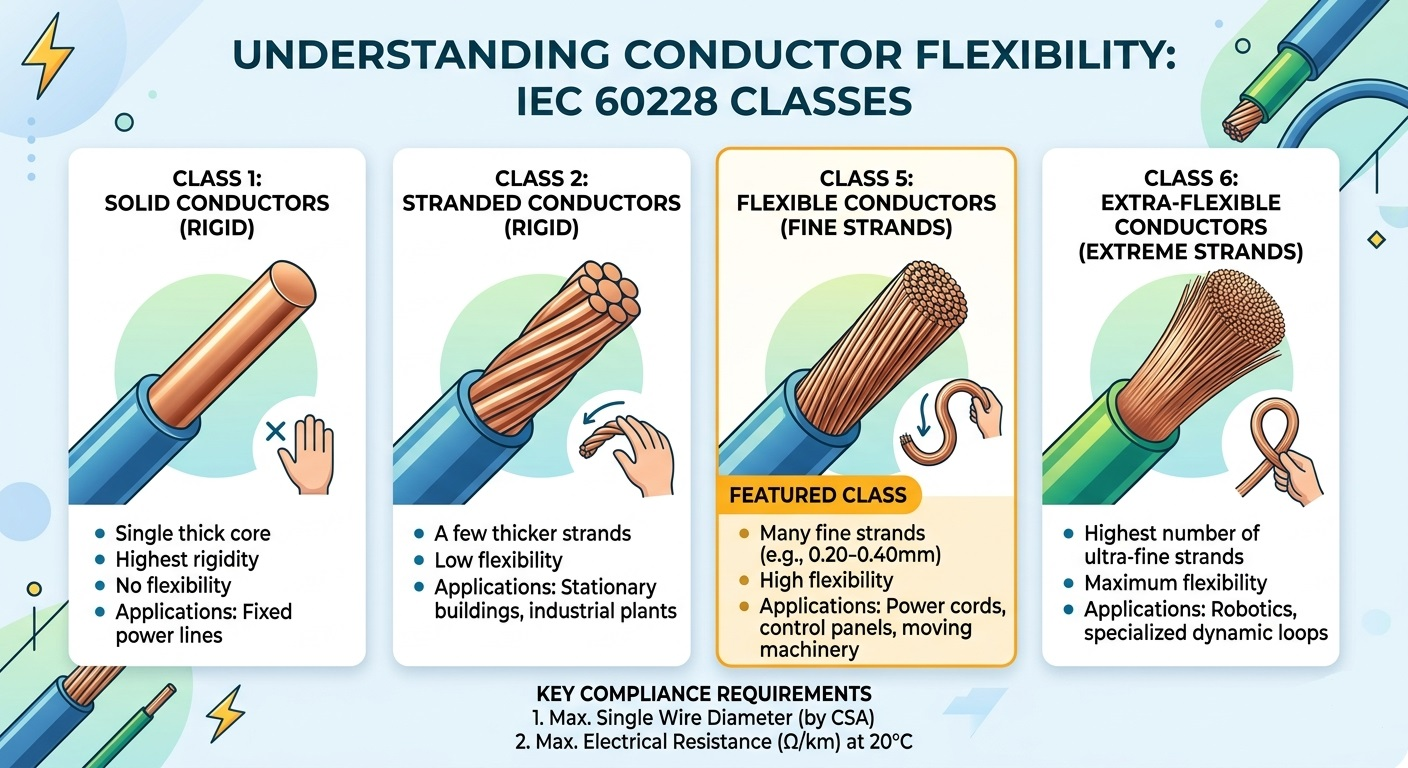

Nøkkel takeaway: Klasse 5-ledere, definert av IEC 60228, er fintrådet fleksible ledere som brukes i skjøteledninger, kontrollpaneler og industrielle applikasjoner. Denne veiledningen dekker de tekniske spesifikasjonene, sammenligning med klasse 2 og hvordan du velger riktig leder for ditt prosjekt. I en verden av elektroteknikk og kabelproduksjon er "fleksibilitet" ikke bare en fysisk egenskap - det er en strengt definert teknisk kategori. Hvis du noen gang har håndtert en stiv strømkabel kontra en smidig, lett å bøye kontrollledning, har du opplevd forskjellen mellom lederklasser på egenhånd. De fleste av disse spesifikasjonene styres av den internasjonale standarden IEC 60228 . Denne guiden tar et dypdykk inn i Klasse 5 ledere — industristandarden for fleksible applikasjoner — som dekker konstruksjonskrav, elektriske grenser og brukstilfeller i den virkelige verden. Forstå IEC 60228 Conductor Klasseification Framework IEC 60228 (og dens britiske ekvivalent BS EN 60228) klassifiserer ledere i fire hovedklasser basert på konstruksjon og fleksibilitet. Å forstå hvor klasse 5 sitter i dette hierarkiet er avgjørende for riktig produktvalg: Class Type Beskrivelse Klasse 1 Solid (stiv) Enkel solid ledning; brukes til faste, permanente installasjoner hvor det ikke skjer noen bevegelse. Klasse 2 Strandet (stiv) Flere tykkere ledninger; standard for husledninger og strømnett i faste installasjoner. Klasse 5 Fleksibel (fine tråder) Mange fine kobbertråder strandet sammen; designet for hyppig bøying og bevegelse. Klasse 6 Ekstra fleksibel (fineste tråder) Enda finere tråder enn klasse 5; brukes i svært dynamiske applikasjoner som krever maksimal fleksibilitet. Hva gjør en dirigent til "klasse 5"? Tekniske spesifikasjoner En klasse 5-leder består av flere fine kobbertråder som er trådet sammen for å oppnå fleksibilitet. I motsetning til vanlige antakelser gjør IEC 60228 det ikke strengt foreskrive det totale antallet tråder. I stedet krever standarden overholdelse av to primære beregninger: 1. Maksimal diameter på individuelle ledninger For å sikre at lederen forblir genuint fleksibel, setter IEC 60228 en streng øvre grense for diameteren til hver enkelt tråd. Tynnere tråder bøyer seg lettere, og reduserer metalltretthet over gjentatte bøyesykluser. Representative eksempler fra standarden inkluderer: 75 mm² leder → maksimal individuell ledningsdiameter: 0,21 mm 5 mm² leder → maksimal individuell ledningsdiameter: 0,26 mm 10 mm² leder → maksimal individuell ledningsdiameter: 0,41 mm 35 mm² leder → maksimal individuell ledningsdiameter: 0,41 mm 2. Maksimal elektrisk motstand ved 20°C Elektrisk motstand er det definerende ytelseskriteriet. Den totale motstanden til den ferdige klasse 5-lederen må ikke overstige verdiene spesifisert i IEC 60228 motstandstabeller, målt ved 20°C. Denne regelen tillater produsenter designfleksibilitet: hvis en produsent bruker 0,20 mm ledninger i stedet for maksimalt 0,21 mm, er det akseptabelt - forutsatt at den ferdige lederen fortsatt oppfyller motstandsgrensen. Denne to-parameter-tilnærmingen (tråddiametermotstand) sikrer klasse 5-ledere er både fysisk fleksible og elektrisk effektive, uten å overspesifisere produksjonsprosessen. Klasse 5 vs. Klasse 2-dirigenter: Kjerneforskjeller Elektriske ingeniører står ofte overfor valget mellom klasse 2 og klasse 5 ledere. Avgjørelsen avhenger av om kabelen skal være i en fast installasjon eller en mobil/fleksibel applikasjon. Her er en direkte sammenligning: Funksjon Klasse 2 (Stranded, Fixed) Klasse 5 (Flexible) Konstruksjon Færre, tykkere ledninger Mange fine ledninger Fleksibilitet Lav – egnet for faste ledninger Høy — egnet for bevegelse Typiske applikasjoner Husledninger, strømnett Skjøteledninger, kontrollpaneler Oppsigelsesmetode Enkle ører eller skruer Hylser anbefales Metalltretthetsmotstand Lav (ikke designet for bøying) Høy (designet for gjentatt bøying) Kostnad Generelt lavere Litt høyere på grunn av fin strandingsprosess Nøkkelapplikasjoner for IEC 60228 klasse 5-ledere Fordi klasse 5-ledere tåler moderate vibrasjoner og gjentatte bøyninger uten å sprekke, er de spesifisert for et bredt spekter av bransjer: Fleksible ledninger og skjøteledninger: Husholdningsapparater, elektroverktøy og bærbart utstyr der kabler må kveiles, vikles ut og flyttes regelmessig. Industrielle kontrollpaneler: Tett føring rundt hjørner og gjennom kabelkanaler krever bøyeradius som kun kan oppnås med fintrådede ledere. Billedningsnett: Kontinuerlig motorvibrasjon og temperatursyklus krever ledere som motstår metalltretthet over kjøretøyets levetid. Marine- og offshoreinstallasjoner: Konstant bevegelse fra bølger, kombinert med trange rom, gjør klasse 5 til det foretrukne valget for kraftdistribusjon ombord. Robotikk og automatisering: Leddede robotarmer krever kabler som bøyer seg tusenvis av ganger per dag uten feil — Klasse 5 møter denne utfordringen for bruk med moderat bøyning (Klasse 6 for høyfleksi). Hvorfor spesifisering av IEC 60228 klasse 5 er viktig for prosjektet ditt Å velge en kabel som markedsføres som "fleksibel" uten å referere til en anerkjent standard som IEC 60228 Klasse 5, introduserer betydelig risiko. Overholdelse av denne standarden gir tre konkrete garantier: Sikkerhet: Motstandsgrenser sikrer at lederen ikke overopphetes under nominell strøm, og forhindrer isolasjonsforringelse og potensiell brannfare. Kompatibilitet: Standardiserte maksimale ledningsdiametre sikrer at lederen passer riktig inn i standard ører, hylser og rekkeklemmer uten å kreve modifikasjoner. Lang levetid: Fintråding forhindrer metalltretthet ved gjentatt bøying, og forlenger kabelens levetid betydelig sammenlignet med alternativer som ikke er i samsvar. Ved innkjøp av kabler internasjonalt, forenkler IEC 60228-sertifiseringen også regulatorisk godkjenning, ettersom standarden er vedtatt eller anerkjent i EU (BS EN 60228), Australia (AS/NZS 1125) og mange andre markeder. Ofte stilte spørsmål om klasse 5-dirigenter Er klasse 5 det samme som fleksibel kabel? Ikke akkurat. "Fleksibel kabel" er et bredt kommersielt begrep. Klasse 5 er en spesifikk IEC 60228 lederklassifisering med målbare tekniske krav. En kabel kan markedsføres som fleksibel uten å oppfylle klasse 5-spesifikasjonene. Kan klasse 5-ledere brukes utendørs? Klasse 5 refererer kun til lederkonstruksjonen, ikke den totale kabelvurderingen. Hvorvidt en kabel er egnet for utendørs bruk, avhenger av isolasjons- og kappematerialene (f.eks. UV-bestandig PVC, XLPE). Sjekk alltid hele kabelspesifikasjonen, ikke bare lederklassen. Hva er forskjellen mellom klasse 5 og klasse 6? Begge er fleksible dirigentklasser. Klasse 6 bruker enda finere tråder, noe som resulterer i større fleksibilitet og en strammere minste bøyeradius. Klasse 6 er spesifisert for svært dynamiske applikasjoner som kontinuerlig bøying i dragkjeder, mens klasse 5 dekker scenarioer med moderat bøyning. Trenger du hjelp til å velge riktig leder for din applikasjon? Vårt ingeniørteam spesialiserer seg på IEC 60228-kompatible ledere og kabler for industrielle, marine-, bil- og kommersielle applikasjoner. Enten prosjektet ditt involverer høyvibrasjonsmiljøer eller standard faste installasjoner, gir vi detaljerte tekniske spesifikasjoner og konkurransedyktige tilbud. Kontakt oss i dag for å diskutere dine prosjektkrav.

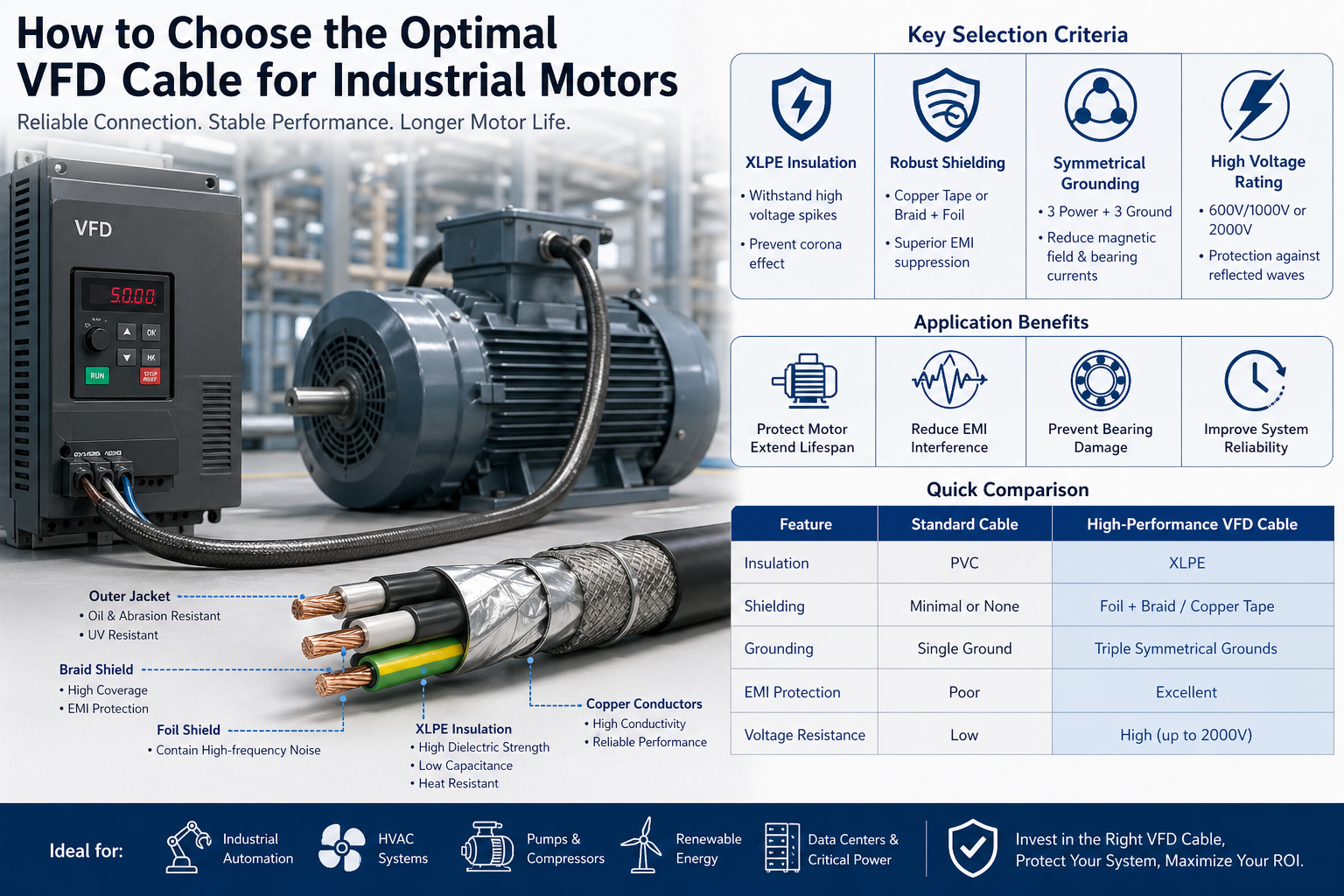

I moderne industrielle systemer representerer forbindelsen mellom en Variable Frequency Drive (VFD) og en elektrisk motor et av de mest elektrisk aggressive miljøene. Høye bryterfrekvenser, spenningstopper og elektromagnetisk interferens (EMI) legger ekstrem belastning på kabler. Å velge en upassende kabel er ikke bare en mindre designfeil – det kan resultere i: For tidlig motorisolasjonssvikt Lagerskader forårsaket av løse strømmer Økt elektromagnetisk interferens (EMI) Uplanlagt nedetid og vedlikeholdskostnader En riktig konstruert VFD-kabel er derfor avgjørende for systemets pålitelighet, sikkerhet og langsiktig ytelse. 1. Forstå VFD-driftsmiljøet I motsetning til tradisjonelle strømforsyninger, bruker VFD-er Pulse Width Modulation (PWM) for å kontrollere motorhastigheten. Dette skaper en ikke-sinusformet bølgeform med: Høy dv/dt (hastighet for spenningsendring) Reflektert bølgeoverspenning (spesielt ved lange kabelstrekninger) Common-mode spenning og sirkulasjonsstrømmer Hvorfor standardkabler svikter Generelle kabler som THHN eller grunnleggende PVC-isolerte ledninger er ikke designet for disse forholdene. Over tid kan de oppleve: Nedbryting av isolasjon på grunn av koronautslipp Overdreven varmeoppbygging EMI-lekkasje som påvirker nærliggende instrumentering Resultat: Redusert motorlevetid og ustabil systemytelse. 2. Nøkkelvalgskriterier for VFD-kabler A. Isolasjonstype: XLPE for høyfrekvent stabilitet Isolasjonssystemet er den første forsvarslinjen mot elektrisk stress. Anbefalt: Tverrbundet polyetylen (XLPE) Tekniske fordeler: Høy dielektrisk styrke for å motstå spenningstopper Lavt dielektrisk tap og kapasitans Overlegen termisk vurdering (vanligvis 90°C–125°C) Sterk motstand mot koronautladning Sammenlignet med PVC, forbedrer XLPE isolasjonens levetid betydelig i høyfrekvente miljøer. B. Avansert skjerming for EMI-kontroll EMI-undertrykkelse er et av de mest kritiske kravene i VFD-applikasjoner. Uten riktig skjerming kan elektromagnetisk støy: Forstyrre PLSer, sensorer og kommunikasjonssystemer Forårsak falske signaler og driftsfeil Øk etterlevelsesrisiko i regulerte miljøer Anbefalte skjermingsstrukturer: Kobbertapeskjold Utmerket for å inneholde høyfrekvent støy Gir lavimpedans jordingsbane Flettskjold med folie Dekning ≥85 % Kombinerer fleksibilitet med høy skjermingseffektivitet Nøkkelfunksjon: Et godt designet skjold sørger for det Common-mode-strømmer går tilbake gjennom kabelen , i stedet for å skade motorlagrene. C. Symmetrisk jordingsdesign Kabelgeometri påvirker elektrisk ytelse direkte. Beste praksis-konfigurasjon: 3 fase ledere 3 symmetrisk plasserte jordledere Ytelsesfordeler: Reduserer emisjon av elektromagnetisk felt Balanserer jordstrømfordeling Minimerer akselspenning og lagerstrømmer Dette designet er spesielt viktig i mellomstore og høye hestekrefter motorer . D. Spenningsklassifisering og reflektert bølgebeskyttelse På grunn av reflekterte bølgefenomener kan spenningstopper ved motorterminalene nå 2–3 ganger nominell spenning . Anbefalte vurderinger: 600V / 1000V for standard industrisystemer 2000V for: Lange kabeltrekk Drivere med høy svitsjfrekvens Kritiske applikasjoner Ingeniørinnsikt: Høyere spenningsklassifiserte isolasjonssystemer gir en sikkerhetsmargin som reduserer feilrisikoen betydelig. 3. Kabeldimensjonering og installasjonshensyn Ampasitet og termisk styring Riktig lederdimensjonering må ta hensyn til: Motor fulllastforsterkere (FLA) Omgivelsestemperatur Installasjonsmetode (brett, rør, friluft) Kabelgruppering og reduksjonsfaktorer Feil dimensjonering kan føre til overoppheting og redusert kabellevetid. Fleksibilitet og mekanisk ytelse I dynamiske miljøer, som: Robotikk Automatiserte produksjonslinjer Flytte maskineri Bruk high-flex VFD-kabler designet for kontinuerlig bevegelse og bøyesykluser. Miljømotstand Industrielle miljøer kan være harde og uforutsigbare. Anbefalte jakkematerialer: TPE (termoplastisk elastomer): Utmerket motstand mot olje, slitasje og kjemikalier Ideell for industrielle og tøffe miljøer Spesialisert PVC: Kostnadseffektiv Egnet for generelle industrielle applikasjoner Ytterligere beskyttelsesfaktorer: UV-motstand (utendørs installasjoner) Beskyttelse mot fukt og vanninntrengning Motstand mot kjølevæsker og industrikjemikalier 4. Samsvar og standarder (kritisk for globale prosjekter) Når du velger VFD-kabler for internasjonale prosjekter, er overholdelse avgjørende. Vanlige standarder å vurdere: UL (Nord-Amerika) IEC / EN-standarder (Europa) RoHS og REACH (miljøsamsvar) Å velge kompatible kabler sikrer: Enklere prosjektgodkjenninger Redusert juridisk og operasjonell risiko Kompatibilitet med globale markeder 5. Rask sammenligning: Standardkabel vs VFD-kabel Funksjon Standard kabel Høyytelses VFD-kabel Isolasjon PVC XLPE Skjerming Minimal / Ingen Folieflette / Kobbertape Jording Singel Symmetrisk Multi-Ground EMI-kontroll Dårlig Utmerket Spenningsmotstand Lavt Høy (opptil 2000V) 6. Applikasjonsscenarier Høyytelses VFD-kabler er mye brukt i: Industrielle automasjonssystemer HVAC-systemer med frekvensomformere Pumpe- og kompressorsystemer Datasentre og kritiske kraftsystemer Fornybare energisystemer (vind, sol) Hvert av disse miljøene krever stabil kraftoverføring med lavt støynivå og høy pålitelighet . 7. Konklusjon: En strategisk investering, ikke bare en komponent Å velge riktig VFD-kabel er ikke bare en teknisk spesifikasjonsbeslutning – det er en langsiktig investering i systemets pålitelighet. Selv om VFD-kabler med høy ytelse kan ha en høyere startkostnad, leverer de: Redusert vedlikehold og nedetid Forlenget levetid for motor og utstyr Forbedret elektromagnetisk kompatibilitet (EMC) Lavere totale eierkostnader (TCO) Endelig innsikt: En velvalgt VFD-kabel fungerer som en beskyttende barriere mellom stasjonen og motoren, og sikrer effektiv, stabil og interferensfri drift gjennom hele systemets livssyklus.

Plukk opp en kontrollkabel og en strømkabel side om side, og de ser nesten like ut. Samme ytterjakke, tilsvarende diameter, sammenlignbar vekt. Men koble dem feil, og konsekvensene varierer fra mislykkede automasjonssekvenser til alvorlige elektriske farer. Forskjellen mellom disse to kabeltypene er ikke kosmetisk – den er grunnleggende. Hva de egentlig er til En strømkabel har én jobb: flytte elektrisk energi fra en kilde til en last. Enten det er å mate en motor, forsyne en transformator eller distribuere strøm gjennom en bygning, er strømkabelen kanalen for rå elektrisk kraft. Den fører høy strøm over lange avstander, og designet reflekterer denne etterspørselen. En kontrollkabel gjør noe helt annet. Den bærer signaler – kommandoer, tilbakemeldinger, målinger – mellom et kontrollsystem og enhetene den administrerer. Tenk på en PLS som sender en åpne/lukke-instruksjon til en magnetventil, eller en sensor som rapporterer temperaturen tilbake til et overvåkingspanel. Strømmen er minimal; nøyaktigheten er alt. I praksis går begge kablene ofte gjennom samme rør eller kabelløp. En strømkabel gir energi til motoren; en kontrollkabel forteller den når den skal starte og stoppe. De er komplementære, ikke utskiftbare. Hvordan de er bygget annerledes Spenningsklassifisering er den mest umiddelbare strukturelle forskjellen. Strømkabler er klassifisert til 0,6/1kV og over – mellomspenningstyper når 10kV, 35kV og mer, underlagt standarder som IEC 60502 for ekstruderte isolasjonskabler. Kontrollkabler fungerer i et mye lavere område: typisk 300/450V til 450/750V, fordi signaloverføring ikke krever høyspentinfrastruktur. Ledertverrsnitt og kjernetelling fortell resten av historien. Strømkabler prioriterer strømbærende kapasitet, så lederne er store – vanligvis 16 mm², 50 mm², 120 mm² eller større, i kobber eller aluminium. Kjernetall forblir lavt: 1 til 5 kjerner per kabel er standard. Kontrollkabler inverterer denne logikken fullstendig. Ledere er små (0,5 mm² til 10 mm²), men kjerneantallet er høyt – alt fra 2 kjerner til 61 kjerner i en enkelt kabel – fordi en kompleks kontrollkrets trenger mange uavhengige signalveier samlet effektivt. Isolasjon og kappe følge samme mønster. Strømkabler krever tykk, robust kappe for å håndtere høye spenninger, mekanisk stress, varme og fuktighet. Kontrollkabler bruker lettere PVC- eller XLPE-isolasjon, tilstrekkelig for lavspentsignaler. Når begge kabeltyper deler et industrielt miljø, er strømkabelens kappe merkbart tyngre. Skjerming er valgfritt på strømkabler, men ofte kritisk på styrekabler. I miljøer med sterk elektromagnetisk interferens – nær store motorer, frekvensomformere eller svitsjutstyr – vil en uskjermet kontrollkabel fange opp støy som ødelegger signalene. En kobbertape eller flettet skjerm rundt kontrollkabelen blokkerer denne interferensen og bevarer signalintegriteten. Fargekoding også forskjellig. Strømkabelkjerner bruker standard fasefarger (brun, svart, grå for faser; blå for nøytral; grønn/gul for jord) for å støtte sikker installasjon og vedlikehold. Styrekabelkjerner er vanligvis svarte med hvite numeriske markeringer, siden identifisering av individuell krets betyr mer enn fasekonvensjon. Hvor hver kabel hører hjemme Strømkabler fungerer overalt hvor elektrisk energi trenger å bevege seg i skala. Underjordiske distribusjonsnettverk, overliggende overføringslinjer, industrimaskineri og bygningskraftstigerør er avhengige av strømkabler. For kabling og distribusjon av anlegg, lavspente strømkabler for bygg og industridistribusjon håndtere de aller fleste kommersielle og lettindustrielle laster. For nettinfrastruktur, nettstasjoner og forsyningsforbindelser, mellomspente strømkabler for nett- og nettstasjonsapplikasjoner bære kraft ved de spenningene som kreves for effektiv langdistanseoverføring. Kontrollkabler er ryggraden i hver automatisert prosess. Samlebånd for biler, DCS-systemer for kjemiske anlegg, bygningsstyringssystemer (HVAC, belysning, adgangskontroll), jernbanesignalering og kraftverksbeskyttelsesrelékretser er alle avhengige av kontrollkabler for å overføre signalene som holder driften synkronisert og sikker. Styrekabler for industriell automasjon og utstyrsledninger er designet spesielt for å møte presisjons- og fleksibilitetskravene til disse miljøene. Hurtigreferansesammenligning Viktige strukturelle og funksjonelle forskjeller mellom strøm- og kontrollkabler Parameter Strømkabel Kontrollkabel Primær funksjon Overføre elektrisk energi Sende styresignaler / data Spenningsklassifisering 0,6/1kV og over (opptil 500kV) 300/450V – 450/750V Ledertverrsnitt Stor (16 mm² – 500 mm²) Liten (0,5 mm² – 10 mm²) Antall kjerner 1 – 5 kjerner 2 – 61 kjerner Isolasjonstykkelse Tykk (høyspenningsklassifisert) Lettere (lavspenningsklassifisert) Skjerming Sjelden nødvendig Ofte nødvendig (EMI-miljøer) Kjernefargekoding Fasefarger (brun / svart / grå) Svart med hvit nummerering Ledermateriale Kobber eller aluminium Kobber (standard) Hvordan velge den rette Tre spørsmål løser de fleste valgbeslutninger. Først: hva bærer kabelen? Hvis den leverer strøm for å drive en last – motor, lyskrets, HVAC-enhet – er det en strømkabelapplikasjon. Hvis den bærer en kommando, en måling eller et tilbakemeldingssignal, er det en kontrollkabelapplikasjon. For det andre: hvilken spenning fungerer systemet på? Systemer som kjører over 1kV krever strømkabler vurdert i henhold til dette. Signal- og kontrollkretser som kjører på 24VDC, 120VAC eller 230VAC faller innenfor kontrollkabelens territorium. Tredje: hva er det elektromagnetiske miljøet? Hvis kabelen går i nærheten av svitsjeutstyr med høy effekt, frekvensomformere eller store motorer, er en skjermet kontrollkabel nødvendig for å forhindre signalforringelse. I tøffe eller høye temperaturer, flammehemmende og høytemperaturbestandige ledninger gir ekstra beskyttelse for både strøm- og kontrollapplikasjoner. Å erstatte en kabeltype med den andre er aldri en løsning. Bruk av en kontrollkabel i en strømapplikasjon risikerer isolasjonssvikt og brann. Å kjøre en strømkabel der en kontrollkabel hører hjemme, sløser med kostnader og plass, og kan fortsatt introdusere forstyrrelser. Riktig kabel, dimensjonert og spesifisert riktig, er det som holder systemene i drift trygt og pålitelig gjennom hele levetiden. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Å velge riktig aluminiumskabel er en kritisk avgjørelse for ingeniører, prosjektledere og innkjøpsteam som jobber med overliggende kraftoverførings- og distribusjonssystemer. Feil valg kan kompromittere nettets pålitelighet, øke vedlikeholdskostnadene eller skape sikkerhetsrisiko i felten. Denne guiden går gjennom de viktigste tekniske og miljømessige faktorene som bør drive hvert valg av blanke aluminiumkabler. Hvorfor bare aluminiumskabel er et foretrukket valg for overliggende overføring Bare aluminiumskabler har vært klarert i utendørs overhead kraftoverføring i over et århundre, og med god grunn. Sammenlignet med kobber leder aluminium elektrisitet på ca 61 % av ledningsevnen til kobber som målt mot International Annealed Copper Standard (IACS). Selv om dette betyr at et større tverrsnittsareal er nødvendig for å bære den samme strømmen, gjør aluminiums andre egenskaper denne avveiningen verdt i mange bruksområder. Aluminium veier omtrent en tredjedel så mye som kobber, noe som dramatisk reduserer strukturell belastning på tårn og stolper og reduserer installasjonskostnadene over lange spenn. På kostnadssiden gir aluminiumkabel vanligvis betydelige materialbesparelser sammenlignet med tilsvarende kobberledere - en avgjørende fordel i nettinfrastrukturprosjekter der hundrevis eller tusenvis av kilometer med leder kan være nødvendig. For en detaljert sammenligning av begge materialene på tvers av konduktivitet, vekt, kostnader og sikkerhet, se kobber vs aluminium ledninger . Når applikasjonen er utendørs luftoverføring og budsjetteffektivitet er viktig, blanke aluminiumskabler konsekvent levere sterk verdi. Forstå hovedtypene av blanke aluminiumsledere Ikke alle blanke aluminiumskabler er like. Tre primære konfigurasjoner er tilgjengelige, hver konstruert for forskjellige ytelsesprioriteringer. AAC (All Aluminium Conductor) er laget utelukkende av elektriske aluminiumstråder. Den gir god ledningsevne og er økonomisk, noe som gjør den godt egnet for generelle utendørs bruksområder og kortere spenn der høy strekkfasthet ikke er det primære problemet. AAAC (All Aluminium Alloy Conductor) er produsert av tråder av aluminiumslegering i stedet for rent aluminium. Dette gir overlegen korrosjonsbestandighet, noe som gjør det til det foretrukne alternativet for fuktige, kystnære eller kjemisk aggressive miljøer. Legeringskonstruksjonen forbedrer også strekkfastheten sammenlignet med AAC. ACSR (Aluminium Conductor Steel Forsterket) kombinerer et ytre lag av aluminium med en stålkjerne. Stålkjernen gir høy strekkfasthet mens aluminiumstrådene bærer den elektriske strømmen. Denne konfigurasjonen er standardvalget for installasjoner med lang spennvidde og høyspent luftledninger der mekanisk belastning er krevende. Den kombinerer høy styrke med god ledningsevne - en balanse som rene aluminiumsledere ikke kan oppnå alene. Valg av riktig type avhenger av spennlengden, nødvendig mekanisk styrke, lokale miljøforhold og budsjett. For de fleste høyspennings-langdistanselinjer er ACSR industriens standard. For kystnære eller korrosive miljøer er AAAC vanligvis det bedre valget. For mellomspent og lavspent luftkabel applikasjoner med kortere spenn, AAC eller AAAC gir ofte den rette balansen mellom kostnad og ytelse. Strømbærekapasitet og valg av tverrsnitt Ampacity - strømbærende kapasitet til en leder - er det første tallet som bestemmer når du spesifiserer en blank aluminiumskabel. Å velge en underdimensjonert leder skaper farlig varmeoppbygging; overdimensjonering øker kostnadene unødvendig. Ampasiteten avhenger av flere variabler: lederens tverrsnittsareal, omgivelsestemperatur, solstråling, vindhastighet og installasjonskonfigurasjonen. I luftledningsdesign tar ingeniører også hensyn til den maksimalt tillatte driftstemperaturen til lederen, noe som påvirker både lederlevetid og hengeadferd. For utendørs overliggende bare ledere anbefales en konservativ tilnærming. Litt overdimensjonering av lederen i forhold til beregnet maksimal belastning gir en sikkerhetsmargin mot toppbehov, ekstreme omgivelsestemperaturer og fremtidig belastningsvekst. Tverrsnittsarealet bør velges basert på den verste kombinasjonen av last og miljøforhold som forventes over kabelens dimensjonerende levetid. Kontroller alltid strømstyrkeverdiene mot gjeldende nasjonale eller internasjonale standarder for den spesifikke ledertypen og installasjonsmetoden som brukes. Krav til mekanisk styrke og spennvidde I luftledningsdesign er elektrisk ytelse alene ikke tilstrekkelig - lederen må også håndtere de mekaniske påkjenningene av lange spenn, vindbelastning, isbelastning og termisk ekspansjon og sammentrekning over år med utendørs bruk. Strekkfastheten til en naken aluminiumsleder bestemmer hvor lenge et spenn trygt kan strekkes mellom støttekonstruksjoner. ACSR-ledere er spesielt konstruert for denne utfordringen: stålkjernen bærer mesteparten av den mekaniske belastningen mens aluminiumstrådene håndterer strømoverføring. For svært lange spenn eller områder utsatt for høy vind- eller isbelastning, er ACSR vanligvis det eneste passende valget. Sag- og strekkberegninger må utføres for hvert spenn i linjedesignet. Lederen må ha nok nedbøyning til å holde seg innenfor sikre bakkeklaringsgrenser under maksimal temperatur (når lederen ekspanderer og synker mest), samtidig som tilstrekkelig spenning opprettholdes ved minimumstemperatur (når sammentrekning øker mekanisk stress). I områder som er utsatt for vindinduserte vibrasjoner, hjelper antivibrasjonsdempere og passende ledervalg å forhindre tretthetsskader ved opphengspunkter over tid. Miljøforhold og korrosjonsbestandighet Installasjonsmiljøet påvirker i stor grad hvilken ledertype av blank aluminium som er passende. Aluminium danner naturlig et tynt oksidlag på overflaten, som gir en viss grunnlinjebeskyttelse mot ytterligere oksidasjon. Denne beskyttelsen er imidlertid ikke enhetlig på tvers av alle miljøforhold. Ledertypeanbefalinger etter miljø Miljø Anbefalt ledertype Nøkkelårsak Generelt landlig / innlandet utendørs AAC eller ACSR Kostnadseffektiv; moderat korrosjonseksponering Kystnære / høy luftfuktighet AAAC Overlegen korrosjonsbestandighet fra legeringssammensetning Industrisoner (kjemisk eksponering) AAAC Legering motstår kjemiske og saltholdige atmosfærer Transmisjon med lang spenn / høy belastning ACSR Stålkjerne gir nødvendig mekanisk styrke Interne koblinger under transformatorstasjon AAC eller AAAC Kortere spenn; vekt og kostnadsprioritet I kyst- og industrimiljøer akselererer kombinasjonen av fuktighet og luftbårne forurensninger elektrokjemisk korrosjon. AAAC-ledere, som inneholder aluminiumslegering i stedet for rene aluminiumstråder, gir meningsfullt bedre langsiktig korrosjonsmotstand under disse forholdene og reduserer risikoen for lederdegradering som til slutt kan kompromittere linjesikkerheten. Overholdelse av industristandarder Bare aluminiumskabler beregnet for kraftoverføring må overholde anerkjente internasjonale eller nasjonale standarder. Disse standardene definerer minimumskravene for lederrenhet, strandingskonfigurasjon, mekaniske egenskaper, elektrisk motstand og testprosedyrer. Spesifisering og anskaffelse av ledere som oppfyller disse standardene er en ikke-omsettelig grunnlinje for sikker og pålitelig nettdrift. De mest refererte standardene inkluderer IEC 61089 (rundtrådede ledere for luftledninger), ASTM B230 og B231 (ledere av aluminium og aluminiumslegering for overliggende bruk), og regionale standarder som GB/T 1179 brukt i Kina. For internasjonale anskaffelser bør kjøpere spesifisere hvilken standard som gjelder i mållandet og kreve dokumentasjon på samsvar fra produsenten. Sertifisering av anerkjente kvalitetsstyringssystemer - som ISO 9001 for produksjonskvalitet og ISO 14001 for miljøstyring - gir ytterligere tillit til konsistensen i produksjonsprosessene. Anerkjente produsenter vil også ha produktspesifikke sertifiseringer og kunne levere testrapporter som viser samsvar med den relevante lederstandarden. Avslutning og tilkoblingssikkerhet En av de viktigste - og ofte oversett - aspektene ved valg av bare aluminiumskabel er termineringssystemet. Selve kabelen kan være riktig spesifisert, men dårlige tilkoblinger er en ledende årsak til overoppheting, lysbue og for tidlig feil i aluminiumslederinstallasjoner. Aluminium ekspanderer og trekker seg sammen mer enn kobber som svar på temperaturendringer. Denne termiske syklingen kan gradvis løsne tilkoblinger som ikke ble riktig tiltrukket eller som brukte inkompatibel maskinvare. Over tid øker løse forbindelser kontaktmotstanden, genererer overskuddsvarme og skaper brannfare. Løsningen er å bruke koblinger, klemmer og maskinvare som er spesifikt klassifisert for aluminiumsledere, og å bruke riktige installasjonsmomentverdier som spesifisert av maskinvareprodusenten. For koblinger og skjøter i luftledninger er kompresjonskoblinger generelt foretrukket fordi de gir konsistent mekanisk kontakt over hele ledertverrsnittet. All termineringsmaskinvare bør inspiseres under installasjonen og kontrolleres på nytt under planlagte vedlikeholdssykluser, spesielt i områder utsatt for vibrasjoner eller store daglige temperatursvingninger. Moderne aluminiumskabelinstallasjon, når den gjøres med de riktige komponentene og prosedyrene, kan levere samme langsiktige pålitelighet som kobber. Nøkkelen er å sikre at hvert element i installasjonen – leder, maskinvare og utførelse – er matchet og samsvarer med koden. Konklusjon Å velge riktig blank aluminiumskabel krever mer enn å sammenligne priser per meter. Beslutningen må ta hensyn til ledertype (AAC, AAAC eller ACSR), nødvendig strømbærende kapasitet, krav til mekanisk spennvidde, miljøeksponering, gjeldende standarder og kompatibilitet med termineringssystem. Hver av disse faktorene påvirker direkte sikkerheten, påliteligheten og den totale livssykluskostnaden for installasjonen. For de fleste applikasjoner for overliggende overføringer er ACSR fortsatt det foretrukne valget for lange spenn og høybelastningslinjer, mens AAAC tilbyr overlegen korrosjonsbestandighet i kystnære eller kjemisk aggressive miljøer. AAC gir en økonomisk løsning for kortere spenn under godartede forhold. I alle tilfeller er overholdelse av internasjonale standarder og riktig installasjonspraksis avgjørende for å oppnå ytelsen og sikkerheten applikasjonen krever. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
